UG12.0三维如何建模一千二百六十六简单零件

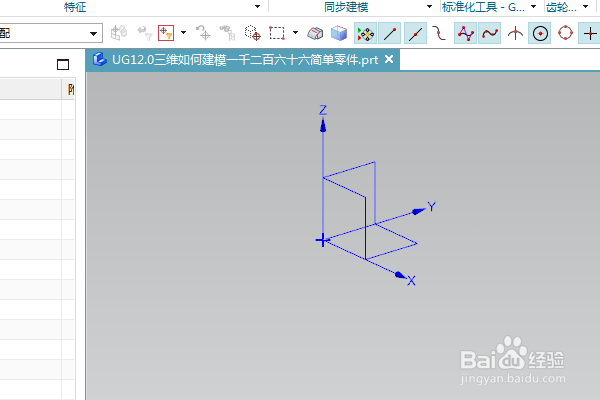

1、如下图所示，打开UG12.0软件，新建一空白的模型文件，另存为：UG12.0三维如何建模一千二百六十六简单零件

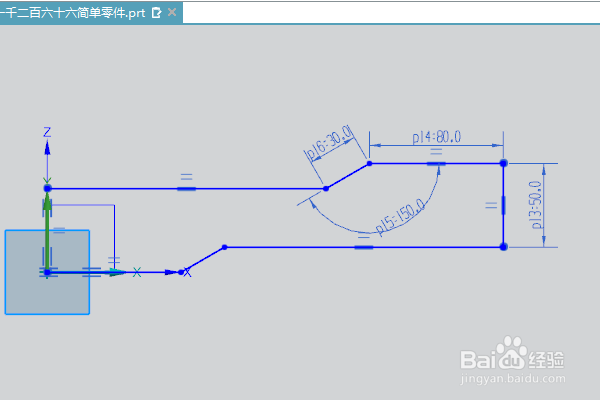

2、执行【拉伸——XZ平面】，直接进入草图，自动激活轮廓命令，画出下图中的轮廓，添加镉胶鱿瓜几何约束：重合，相等，双击修改尺寸：30x80x50，角度为150°，点击完成，退出草图。

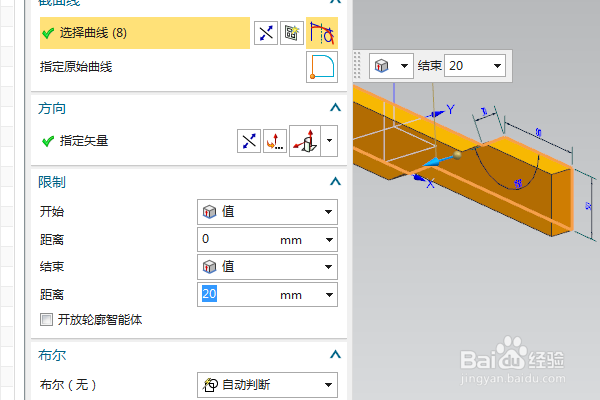

3、回到拉伸对话框，设置限制：0开始，20结束，点击确定。

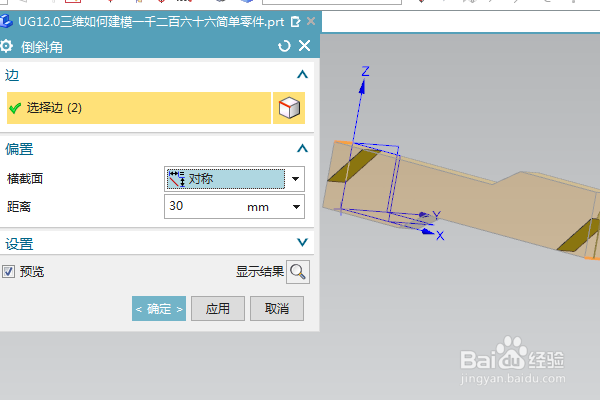

4、点击工具栏中的倒斜角命令，设置倒角距离为30，点击实体的两条边线，点击确定。

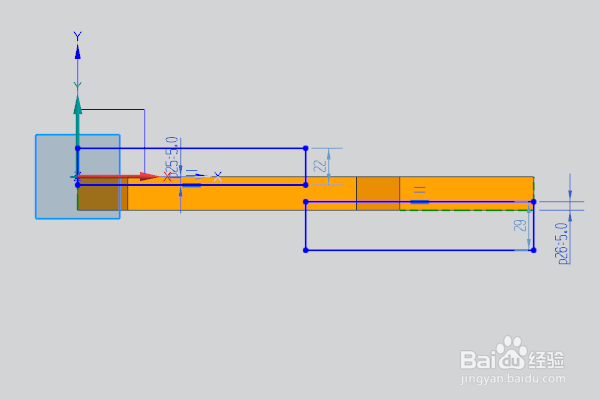

5、执行【拉伸——XY平面】，直接进入草图，激活矩形命令，画两个矩形，添加几何约束，飒劐土懿重合，双击修改尺寸：距离实体边都是5，点击完成，退出草图。

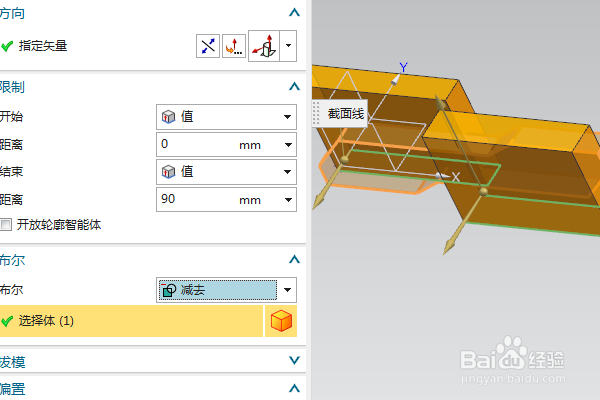

6、回到拉伸对话框，设置限制：0开始，90结束，布尔减去，点击确定。

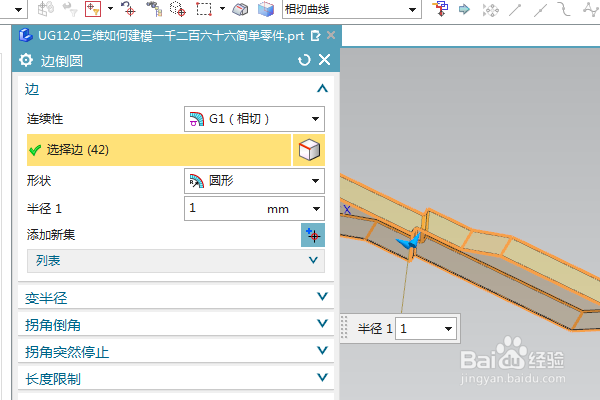

7、点击工具栏中的边倒圆命令，设置半径为R1，ctrl+a，选中实体的所有边线，点击确定。

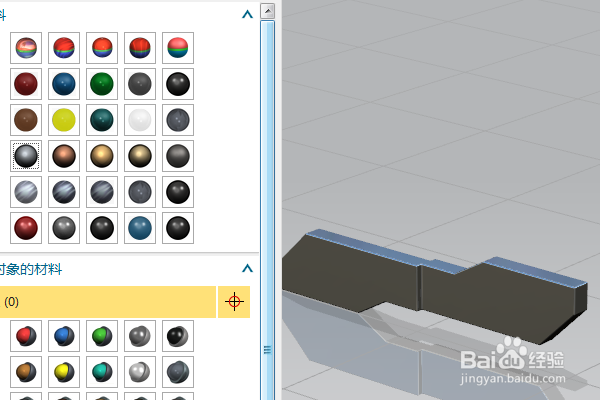

8、隐藏基准坐标系，显示设置为着色，全局材料铬，至此，这个简单的实体零件就建模完成。
