如何规范使用贴片电阻

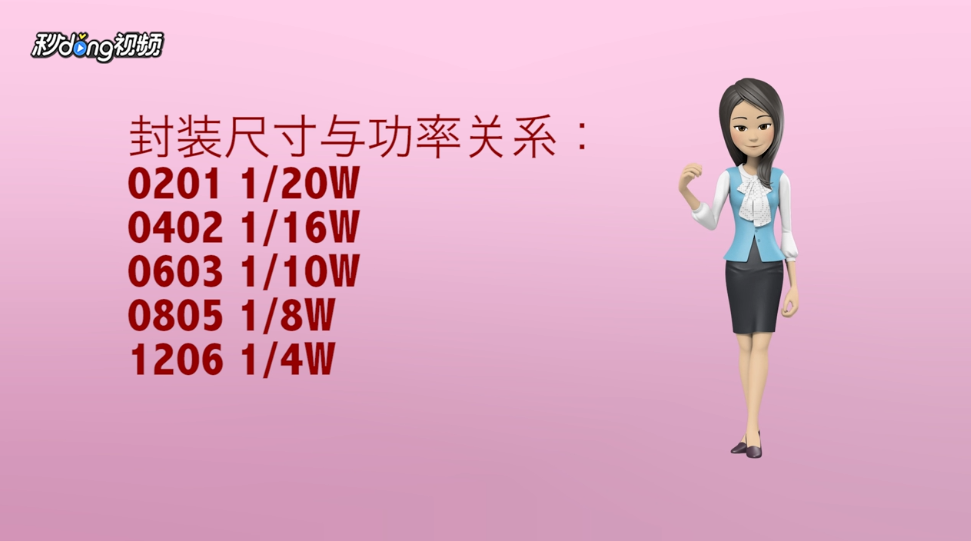

1、封装尺寸与功率关系“0201 1/20W ”“0402 1/16W”“0603 1/10W”“0805 1/8W”“1206 1/4W”。

2、封装尺寸与封装的对应关系“0402=1.0mmx0.5mm”“060补朱锚卦3=1.6mmx0.8mm”“0805=2.0mmx1.2mm”“1206=3.2mmx1.6mm”“1210=3.2mmx2.5mm”“1812=4.5mmx3.2mm”“2225=5.6mmx6.5mm”。

3、贴片电阻的功率是指通过电流时由于焦耳热电阻产生的功率，可根据焦耳定律算出：P=I2 R。

4、额定功率是指在某个温度下最大允许使用的功率，通常指环境温度为70°C时的额定功率。

5、额定电压可以根据以下公式求出额定电压，额定电压(V)=√，额定功率(W)× 标称阻值(Ω)。

6、最高工作电压，允许加载在贴片电阻两端的最高电压。

7、贴片电阻的封装与功率、电压关系如下表：

8、设计和使用贴片电阻时，最大功率不能超过其额定功率，否则会降低其可靠性。

9、一般按额定功率的70%降额设计使用，也不能超过其最大工作电压，否则有击穿的危险。

10、当环境温度超过70°C，必须按照降额曲线图降额使用。
