Solidworks绘制吊钩草图实例

1、打开Solidworks软件，进入界面后点击“新建”，选择新建”零件“，如图所示。

2、点击“草图”工具栏中的“草图绘制”命令按钮，选择前视基准面，进入草图绘制界面，如图所示。

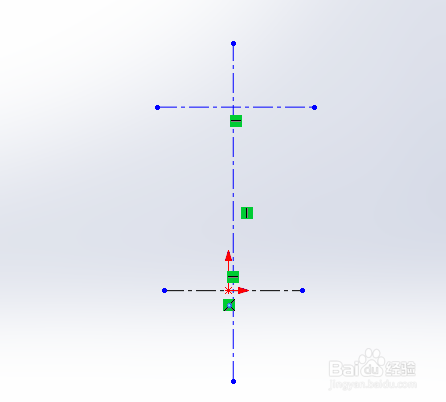

3、点击“中心线”命令按钮，绘制如图所示中心线。

4、绘制同心圆。点击“圆”命令按钮，绘制两组同心圆，如图所示。

5、绘制圆弧和直线。点击“3点圆弧”命令按钮绘制圆弧，点击“直线”命令按钮绘制直线，如图所示。

6、添加约束。先给圆弧添加R125尺寸约束，再分别给圆弧和同心圆、直线和同心圆添加相切约束，并使用“剪裁实体”命令，修剪多余线段，如图所示。

7、点击“直线”命令按钮，绘制一直线，并添加与步骤6绘制的直线平行约束，再添加与圆的相切约束，如图所示。

8、点击“剪裁实体”命令，修剪多余线段后，再点击“绘制圆角”命令按钮，绘制圆角半径为R14，如图所示。

9、以上就是绘制吊钩草图的方法及步骤。
