如何安装工业级4G路由器

1、一、装箱清单感谢您选择通信产品，当您开箱时请保管好包装材料，以便日后需要转运时使用，请核对里面的物品是否与装箱清单所列一致。出厂时在包装盒内的标准配置如下：

2、4G工业路由器 CM520-87F主机 1台RJ45-DB9线1根DC 9V电源适配器1个以太网直连线 1条3G/4G天线2根WIFI天线2根RS232控制台线 1条（选配）使用说明书光盘 1张产品合格证产品保修卡

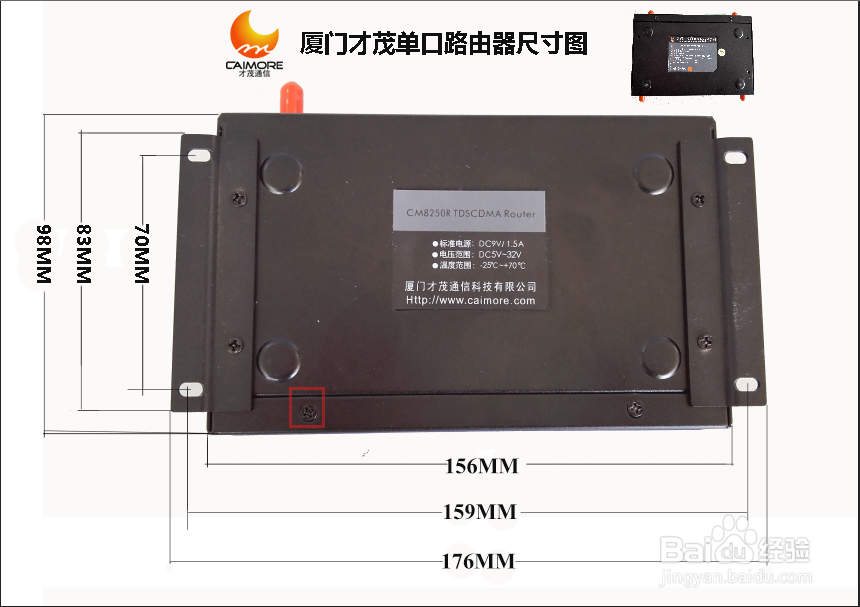

3、二、外形尺寸：外形尺寸如下图。（单位:mm）固定片与路由设备螺丝规格为：M3*5mm沉头螺丝。注：无固定片安装4G工业路由器螺钉为M3，螺钉锁进4G工业路由器的深度为3～4mm。

4、三、天线安装：无线广域网天线接口为SMA阴头插座（标识为“WAN”），将配套的无线蜂窝天线的SMA阳头旋到该天线接口上，并确保旋紧，以免影响信号质量。如下图所示：左边为WiFi天线，右边为3G/4G天线

5、四、SIM/UIM卡安装：安装或取出SIM/UIM卡时，先用尖状物轻顶SIM/UIM卡座左侧小圆点，SIM/UIM卡套即可弹出。安装SIM/UIM卡时，先将SIM/UIM卡放入卡套，并确保SIM/UIM卡的金属接触面朝外，再将SIM/UIM卡套插入抽屉中，并确保插到位。

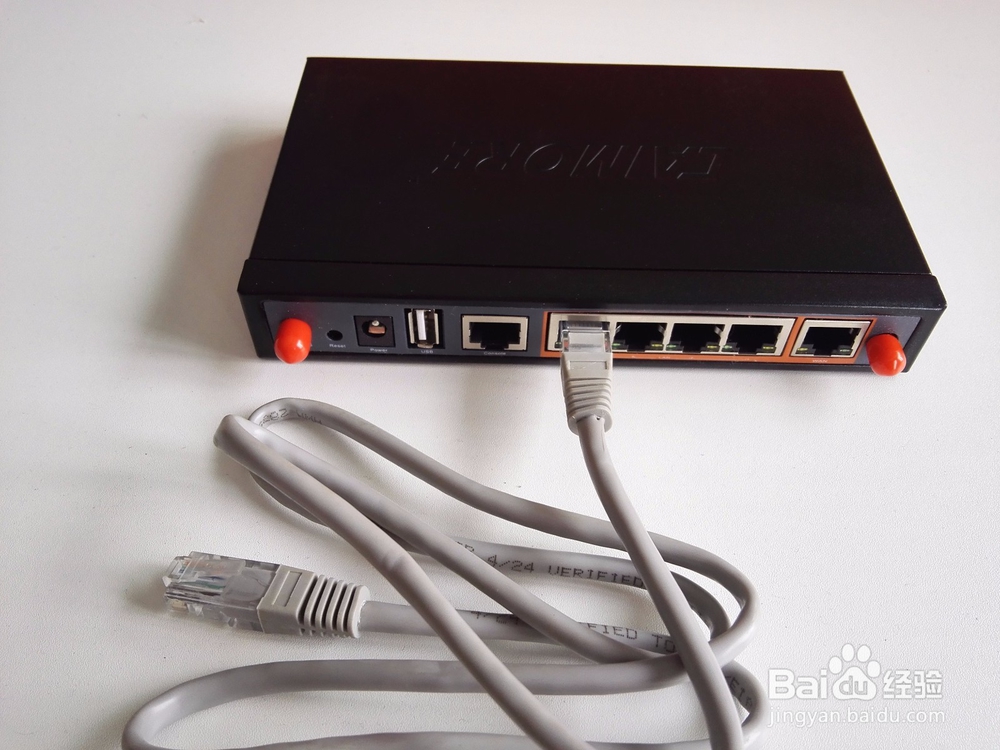

6、五、安装电缆：将网络直连线的一端插到4G工业路由器的网络接口上（标识为“ETH”），另一端插到用户设备的以太网接口上。网络直连线信号连接如下：

7、六、安装电缆：将RS232控制台线的RJ45端插到4G工业路由器的RS232接口上（标识为“Console”），另一端插到用户设备的RS232串行接口上。RS232控制台线信号连接定义如下：

8、七、电源说明才茂工业级4G路由器 CM520-87F通常应用于复杂的外部环境。为了适应复杂的应用环境，提高系统的工作稳定性，工业级4G路由儡泌掩羞器采用了先进的电源技术。用户可采用标准配置的12V/1.5A电源适配器给4G工业路由器供电，也可以直接用直流5~36V电源给工业级4G路由器供电。当用户采用外加电源给工业级4G路由器供电时，必须保证电源的稳定性（纹波小于300mV，并确保瞬间电压不超过36V），并保证电源功率大于7W以上。推荐使用标配的12V/1.5A电源适配器。

9、八、指示灯说明4G工业路由器提供以下指示灯：“PWR”、“SYS”、“SIM”、“Online”、“ETH”、“信号强度”。各指示灯状态说明如下表：

10、九、复位按钮说明才茂4G工业路由器 CM520-87F设有一个复位按钮，标识为“RST”。该岳蘖氽颐按钮的作用是将4G工业路蕉浔恨缝由器的参数配置恢复为出厂值。方法如下：用尖状物插入“RST”孔位，并轻轻按住复位按钮，约15秒钟后放开，此时，4G工业路由器会自动把参数配置恢复为出厂值，并在约5秒钟之后，4G工业路由器自动重启（自动重启现象如下：“SYS”指示灯熄灭10秒钟左右，然后又正常工作）。
