Arduino 控制流水灯

1、准备实验需要用到的硬件，如图所示：

2、如下图所示进行硬件的连接，此步我们先不连接发光二极管，只需将Arduino UNO控制器连接到电脑

3、将下列程序复制到Arduino IDE中，如下图所示：int LED1=8;i艘绒庳焰nt LED2=9;int LED3=10;int LED4=11;int LED5=12;int LED6=13;int n;void setup(){ //设置各个引脚的初始状态for(n=8;n<=13;n++){ pinMode(n, OUTPUT); }}void loop(){ turn1();//顺序点亮，顺序熄灭 clean(); //灭掉所有灯 turn2();//6灯齐闪 clean();//灭掉所有灯 turn3(); clean();//灭掉所有灯}void turn1() //顺序点亮，顺序熄灭{ for(n=8;n<=13;n++){ digitalWrite(n,HIGH); delay(300);} for(n=8;n<=13;n++){ digitalWrite(n,LOW); delay(300);}}void turn2()//6灯齐闪3次{ for(int x=0;x<=2;x++){ for(n=8;n<=13;n++){ digitalWrite(n,HIGH); }delay(300); for(n=8;n<=13;n++){ digitalWrite(n,LOW); }delay(300);}}void turn3()//两个两个一起闪3次{ for(int x=0;x<=2;x++) { digitalWrite(8,HIGH); digitalWrite(9,HIGH); for(n=10;n<=13;n++){ digitalWrite(n,LOW); } delay(300); digitalWrite(10,HIGH); digitalWrite(11,HIGH); digitalWrite(8,LOW); digitalWrite(9,LOW); digitalWrite(12,LOW); digitalWrite(13,LOW); delay(300); digitalWrite(12,HIGH); digitalWrite(13,HIGH); for(n=8;n<=11;n++){ digitalWrite(n,LOW); } delay(300);}}void clean(){ for(n=8;n<=13;n++){ digitalWrite(n,LOW); }delay(300);}

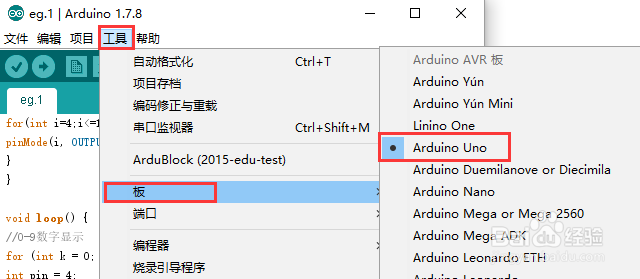

4、如图所示，选择正确的板卡型号和端口，将程序上传到控制器中。

5、如图所示，程序上传无误的情况下 Arduino IDE 软件会显示如下结果

6、按照下图中的电路，进行实验硬件的连接

7、实验效果如图所示：程序中turn1()函数作用是使6个LED顺碌食撞搁序点亮，再顺序熄灭；turn2()函数作用使6个LED一齐闪烁频率为300ms；turn3()函数作用是两两灯闪烁；clean()函数熄灭6只LED，6个LED发光二极管会循环执行几种效果，直到Arduino UNO 控制器断电为止。

8、代码回顾：（1）for(n=8;n<=13;n++) 循环语句for循环开头有3个部分：（初始化;条件;增量计数）{ //语句 魈胺闹臣}“初始化”只在循环开始执行一次。每次循环，都会检测一次条件；如果条件为真，则执行语句和“增量计数”，之后再检测条件。当条件为假时，循环终止。（2）void turn1()声明功能函数，声明后，可以在loop()语句中调用。在程序中的位置如下图所示：

9、为了方便大家实验，防止在复制代码的时候出现错误，特将代码和电路图Fritzing源文件上传至网盘供大家下载学习。下载地址：http://pan.baidu.com/s/1nuSL9Mx，打开链接后，如图所示，点击下载即可
