AutoCAD二维绘图训练十二

1、如下所示，打开AutoCAD2012软件，新建一空白的CAD文件，另存为：AutoCAD二维绘图训练十二

2、如下所示，输入rec，回车，激活矩形命筠沭鱿漆令，输入0,0，回车，指定第一点，输入170,100，回车，指定第二点，完成矩形的绘制。

3、如下所示，输入c，回车，激活圆的命令，指定点：右边线的中点，指定半径：点击右边线的上端点，完成圆的绘制。

4、如下所示，输入o，回车，激活偏移命令，输入20，回车，指定偏移距离，选中圆，在圆内点击一点，向内偏移20，回车，结束偏移、。

5、如下所示，输入L，回车，激活直线命令，利用临时捕捉象限点画两条水平线段。

6、如下所示，输入x，激活分解命令，选中矩形，回车，完成分解。

7、如下所示，输入o，回车，激活偏移命令，输入50，回车，指定偏移距离，选中矩形的左边线，在线的右边点击一点，向右偏移50，回车，结束偏移、。

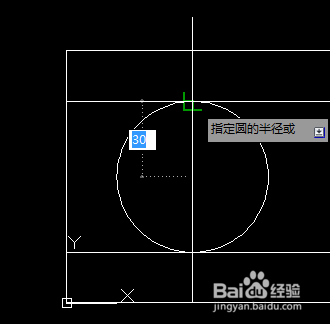

8、如下所示，输入c，回车，激活圆的命令，指定点：偏移线段的中点，指定半径：点击偏移线段的垂直点，完成圆的绘制。

9、如下所示，输入tr，回车，单击鼠标右键，激活快速修剪命令，修剪掉所有的多余线段，只留下下图中的轮廓

10、如下所示，选中两条竖直线段，delete，删除。

11、如下所示，输入o，回车，激活偏移命令，输入15，回车，指定偏移距离，选中圆，向内偏移15，然后连续将坐标的圆弧和直线都向内偏移15回车，结束偏移、。

12、如下所示，输入tr，回车，单击鼠标右键，激活快速修剪命令，修剪掉开口处的线段。

13、如下所示，输入h，回车，激活填充命令，填充两种颜色。！！！至此，这个二维图形就画好了，本次训练结束。
