AutoCAD制作A3模版

1、需求：画出A3图纸，进行字体、图层等的设置。

2、首先，需要进行兔脒巛钒图层的设置，为不同的线型设置不同的图层，以方便之后的修改及打印等。这里分别设置了中心线、虚线、粗实线、细实线及标注的图层，不同的图层线用不同的颜色区分。

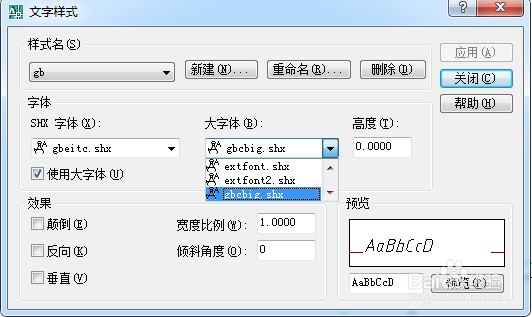

3、接下来是对字体的设置，点击格式，选择“文字样式”。

4、点击新建，为新建的文字样式命名，这里命名为“gb"，是国标的简写。

5、对gb文字样式进行设置，英文字体一般选择”gbeitc.txt"，然后选中“使用大字体”，对中文字体进行设置，一般为“gbcbig.txt"。

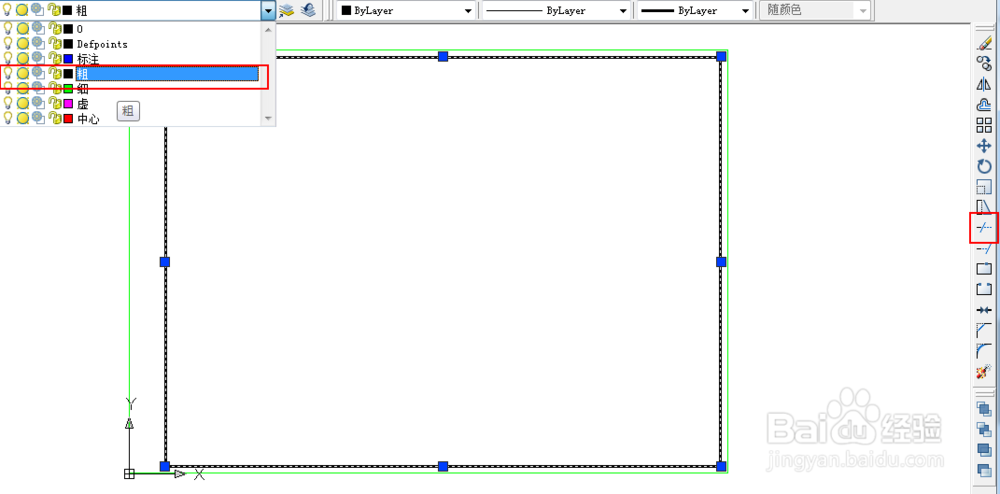

6、完成了基本设置后，接下来就是画A3图纸了，首先在细实线图层根据A3纸的大小画一个420*297的方框，然后依据图纸的样式把四条方框线进行偏移，按左右上下分别为25、10、10、10，用修剪命令雉疳赐嚣减掉多出的线，然后把这四条线转到粗实线图层。

7、对图纸进行角标设置，如下图所示，这样一个标准的A3图纸就设置完成了。

8、最后，也是最重要的一步，把文件另保存为样板格式“dwt"。这样以后画图时就可以随时拿过来用了。
