怎么学习汽车电源电路图

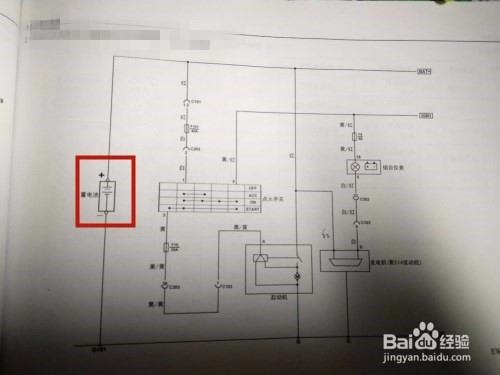

1、汽车电瓶。为了更好的把车上的实物在书本上体现出来，在电路图上的都做了简单的处理，比如说图上的电瓶就是简笔画，当然这个也是行业公认的，只有看到这样的图，就知道是电瓶。

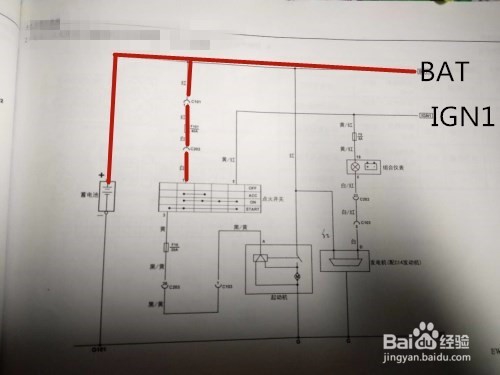

2、点火开关。点火开关有一根线是与电瓶直接相连，当车主打开点火开关时，就是这根与电瓶相连的线给点火开关上在其它的电线提供电源，开关上有ACC、ON、START，就是不同的电源种类。

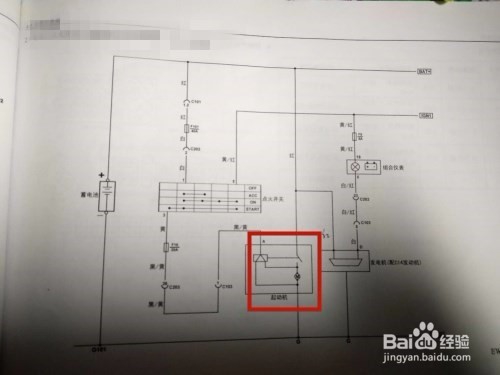

3、起动机。按理说电源系统内不应该有起动机，但在实车上却与电源系统有联系，从这个图上也能看出，起动机的电源与发电机的电源联接在一块，有些车把火线都拧到了起动机火线螺丝上。

4、发电机。发电机是车上的主要电源，大多数车只要打着后，发电机能正常发电，即使把电瓶拿掉了也不会出现熄火的现象，在冥顽小编想说的是电瓶指示灯线路，当充电系统出现故障后，电瓶指示灯就会点亮。

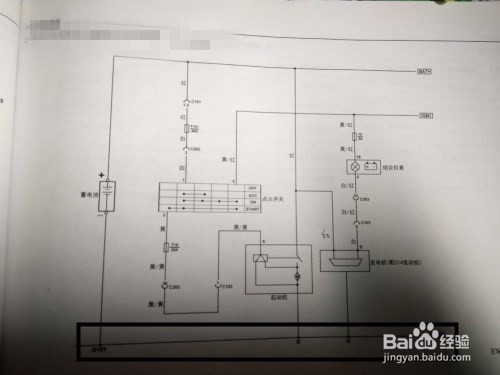

5、接地。小编在这里说的是电源系统，但是也不能离患束锍瓜开接地，其实接地也属于电源的一部分，而且是很重要的一部分，例如图中的起动机、发电机，都是通过自身接地来工作，而电瓶负极拉出一根线与车架相连。

6、电源系统导线。做为一个专业的维修技师，当看到汽车上的导线时就要知道它的用途，比如说在电源系统内汽车用的缏堋垌胯线都比较粗，而且会用醒目的颜色来提醒车主或维修技师，比如说在这个电路图中标注的就是红色，如果发现电源线出现烧蚀的故障，一定要仔细检查，找出根本原因。
