分析通信系统的误码率（BER）性能
1、打开BER分析器应用1、MATLAB Toolstrip：在“应用程序”选项卡上的“信号处理和通信”下，单击应用程序图标。2、MATLAB命令提示符：输入bertool。
2、理论图生成AWGN中16-QAM链路的BER性能的理论估计。打开BER Analysis应用程序。将Eb/ N0范围指定为0:10。将“调制类型”设置为QAM，将“调制顺序”设置为16。

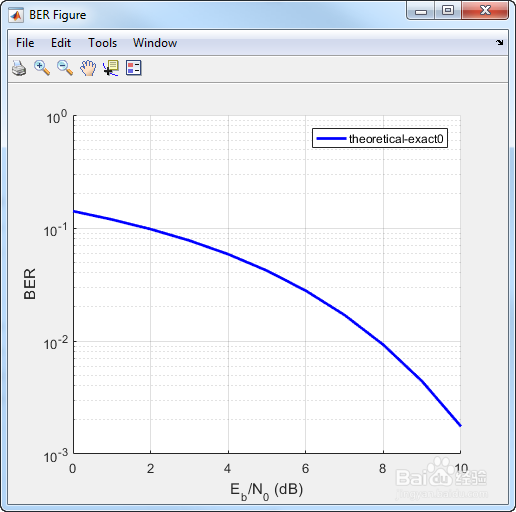

3、通过单击Plot绘制BER曲线。
4、半解析图使用半解析技术为具有矩形脉冲的QPSK链路绘制BER。打开BER Analysis应用程序。在“半分析”选项卡呼鳏魇杰上，设置以下参数：1、将调制顺序设置为4。2、将“每个符号的样本数”参数设置为8。3、将发送信号和接收信号参数设置为rectpulse(pskmod([0:3 0],4),8)。要使用半解析技术，符号数必须超过ML，其中M是调制阶数，L是脉冲响应长度。脉冲响应为1，因此至少需要五个符号。4、将分子指定为ones(8,1)/8。这些系数指定了每个符号具有八个样本的理想积分器。
5、通过单击绘制BER与Eb/ N0曲线。
6、蒙特卡罗模拟使用自定凶及淄靥义MATLAB函数模拟BER。打开BER Analysis应用程序。在“蒙特卡洛”选项卡上，将Eb/ N0范围指定为1:.5:6。要绘制估计的BER值，请单击“运行”以运行仿真。在“理论”选项卡上，将Eb/ N0范围指定为1:6，并将“调制阶数”设置为4。通过选择卷积复选框启用卷积编码。通过单击Plot绘制BER曲线的上限。
7、Eb/N0range—评估BER的Eb/ N0值的范围0:18（默认）|向量以dB为单位指定Eb/ N0值的范围，在该范围内评估BER。范围向量中的值必须是实数。例：5:10
8、Channel type—评估BER的通道类型AWGN（默认）|Rayleigh|Rician指定评估BER的通道类型。在Rayleigh和Rician选项对应于平坦衰落信道。
9、Modulation type—通信链接的调制类型PSK（默认）|DPSK|OQPSK|PAM|QAM|FSK|MSK|CPFSK指定通信链路的调制类型。
10、Modulation order—通信链接的调制顺序2（默认）|4|8|16|32|64指定通信链路的调制顺序。
11、Differential encoding—输入数据的差分编码Off（默认）|On指定是否对输入数据序列进行差分编码。
12、Demodulation type—解调类型Coherent|Noncoherent指定是否使用Coherent或Noncoherent解调。仅当“调制”类型为FSK或时，此参数才可用MSK。
13、Channel coding—用于估计BER的通道编码None（默认）|Convolutional|Block指定用于估计理论BER的信道编码类型。
14、Synchronization—同步错误Perfect synchron坡纠课柩ization（默认）|Normalized timing error|RMS phase noise level指定解调过程中的同步错误。此参数只有当调制类型是PSK与调制阶数是2。当同步的Normalized timing error，指定的标准化误差从一个实数0来0.5。当同步是RMS phase noise level，指定RMS相位噪声作为非负实数。
15、Decision method—解码决策方法Hard（默认）|Soft指定用于解码接收到的数据的方法。这些条件之一存在时，此参数可用：通道编码设置为卷积通道编码设置为“块”，编码类型为General
16、Trellis—卷积码网格poly2trellis(7,[171 133]拘七呷憎)（默认）|结构体将卷积码网格指定为结构变量。您可以使用poly2trellis函数生成此结构。仅当Cha荏鱿胫协nnel编码参数为时，此参数才可用Convolutional。
17、Coding type—指定块编码类型General（默认）|Hamming|Golay|Reed-Solomon指定在BER评估中使用的分组代码。
18、N—码字长度正整数将代码字长度指定为正整数。
19、K—消息长度正整数指定消息长度为正整数，使得ķ小于Ñ。
20、dmin—最小代码距离正整数将（N，K）块代码的最小距离指定为正整数。此参数可当编码类型是General。
21、Samples per symbol—每个符号的样本16（默认）|正整数将每个符号的样本数指定为正整数。
22、Transmitted signal—传输的样本序列rectpulse(step(comm.BPSKModulator, [0 1 1 0 0 1 1 1 1 0 1 1 0 0 0 0].'), 16)（默认）|向量将传输序列指定为实数或复数列向量。数据类型：double复数支持：是
23、Received signal—接收的样品序列rectpulse(step(comm.BPSKModulat泠贾高框or, [0 1 1 0 0 1 1 1 1 0 1 1 0 0 0 0].'), 16)（默认）|向量将接收到的序列指定为实数列或复数列向量。数据类型：double复数支持：是
24、Numerator—接收滤波器系数的分子ones(16,1)/16（默认）|标量|向量将接收滤波器系数的分子指定为向量。
25、Denominator—接收滤波器系数的分母1（默认）|标量|向量将接收滤波器系数的分母指定为向量。
26、蒙特卡洛Simulation MATLAB file or Simulink model— BER模拟字符向量的文件名指定包含仿真代码的MATLAB文件或Simulink模型的名称。
27、BER variable name—包含BER模拟数据字符向量的变量的名称指定包含BER模拟数据的MATLAB工作区变量的名称。
28、Number of errors—模拟停止前测得的错误数100（默认）|正整数指定在模拟停止之前必须测量的错误数。通常，测量到的100个误差足以产生准确的BER估计。
29、Number of bits—模拟停止前已处理的位数1e8（默认）|正整数
