cadence16.6 学习011-放置网络标号方法2

2025-03-29 14:04:44

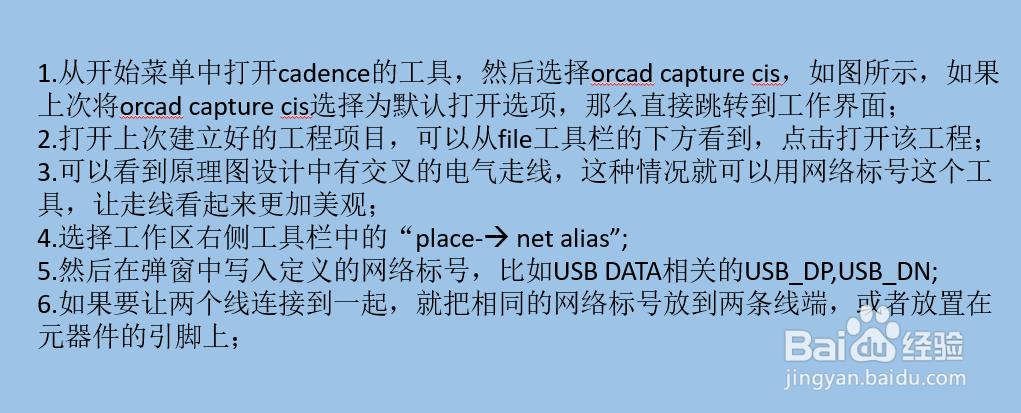

1、第一步,从开始菜单中打开cadence的工具,然后选择orcad capture cis,如图所示,如果上次将orcad capture cis选择为默认打开选项,那么直接跳转到工作界面;

cadence16.6 学习011-放置网络标号方法2

2、第二步,打开上次建立好的工程项目,可以从file工具栏的下方看到,点击打开该工程;

cadence16.6 学习011-放置网络标号方法2

3、第三步,可以看到原理图设计中有交叉的电气走线,这种情况就可以用网络标号这个工具,让走线看起来更加美观;

4、第四步,选择菜单栏中的“place---> net alias”;

cadence16.6 学习011-放置网络标号方法2

5、第五步,然后在弹窗中写入定义的网络标号,比如USB DATA相关的USB_DP,USB_DN;

cadence16.6 学习011-放置网络标号方法2

6、第六步,如果要让两个线连接到一起,就把相同的网络标号放到两条线端,或者放置在元器件的引脚上;

cadence16.6 学习011-放置网络标号方法2
