串口屏扩展功能—如何修改波特率

波特率是单片机或计算机在串口通信时的速率，指的是信号被调制以后在单位时间内的变化，即单位时间内载波参数变化的次数。波特率越高，传输速率越快，常用的波特率有1200、2400、4800、9600、9200等。大彩串口屏支持的波特率范围1200—2000000，用户可以根据自己需求修改串口屏的波特率。如果串口为PC自带的COM口，则最高波特率只能达到115200，若是使用大于115200的高波特率通信，请确认手中的USB转串口电缆是否支持，否则一旦设置修改后，串口屏与PC软件无法正常联机。

工具/原料

VisualTFT

大彩串口屏

适用范围

1、适合大彩经济型、基本型、商业型、物联型

开发环境版本

1、VisualTFT软件版本：V3.0.0.827及以上串口屏硬件版本：V2.22.959.XXX及以上

技术实现

1、大彩串口屏修改波特率可以通过三种途径：串口、USB线、SD卡。

2、串口联机修改波特率：串口联机修改波特率适用于可以通过串口和软件联机的串口屏，例如经济型、商业型、基本型、NANO型等。

3、串口屏和软件成功联机之后，左上角会显示当前波特率，如图所示。

4、打开指令助手，点击“设备配置”，此时进入设备配置界面，如图所示。

5、修改之前需解除默认配置，点击“骈禄笫杳解除系统配置”，指令助手会发送对应指令。NANO型串口屏出厂波特率为115200，其它型号串口屏出厂波特率为19200。

6、修改波特率，波特率可修改范围为1200-2000000，点击“▼”，选择对应的波特率，点击“设置”。例如选择波特率为19200，点击“设置”，指令助手发送对应的指令。

7、如果需要重新锁定，点击“锁定系统配置”

8、以上步骤操作完成之后，重新联机，此时的波特率为19200，如图所示

9、USB线下载工程修改波特率：USB线下载工程修改波特率适用于硬件配置有USB接口的串口屏，例如基本型、商业型、带外壳系列等。

10、新建一个工程，将波特率设置为所需的淡捋墨热波特率，以修改波特率为38400为例，在工程属性窗口，波特率选择为38400，如图所示。

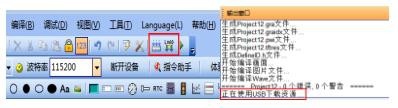

11、工程编译无误之后，直接点击“LOAD”，此时串口屏通过USB线下载工程。

12、下载完毕后，串口屏和软件联机，此时波特率为38400

13、SD卡下载工程更改波特率：SD卡下载工程更改波特率适用于硬件配置有SD卡座串口屏，例如经济型、带外壳、物联型等。

14、新建一个工程，通过工程属性窗口，波特率配置为115200

15、编译无误之后，通过工具—量产向导，生成SD卡资源包，如图

16、将SD卡资源包中所有文件，拷贝到SD中，注意SD卡需格式化为FAT32模式

17、将SD卡插入到串口屏卡座，上电之后串口屏会自动更新，屏幕会显示下载进度。

18、SD卡工程更新完成之后，串口屏与软件联机，会显示修改之后的波特率。
