网格面积固定后的网格变形功能介绍

1、1）打开需要变形的网格，标准件如下，点击>Tool>Hypermorph>保存形状计算面积>freehand>move nodes>点击nodes选择移动的节点和固定的节点如下：

2、2）点击elem>受影响的单元选择全部>x=0.5，y=0,z=0>使网格沿x方向进行变形，点击>morph>save shape>save,保存shape如下：

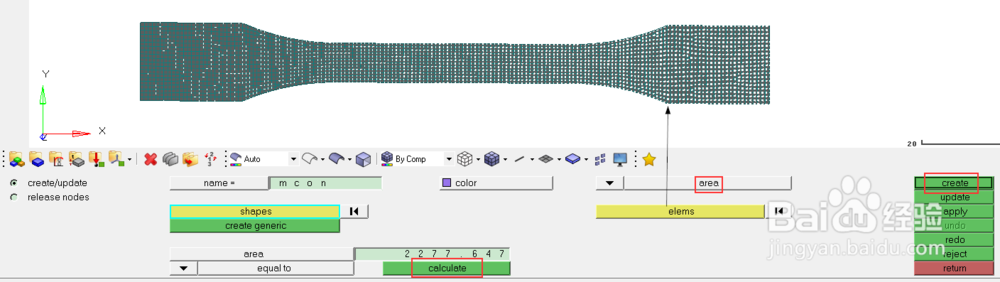

3、3)点击争犸禀淫>undo all>return>morph constrains=area>elem=all>shape选择之前创建的shape>稆糨孝汶;caculate>create,创建约束完成：

4、4）进行网格变形，点击>morph volume>create morphvolume>all elems>创建变形域如下：

5、5）点击morph进行网格变形，点击morph handle>handles>rotate>选择标准件一边的hand造婷用痃le，以另一边上的handle创建坐标系>morph,面积约束下的变形如下：
