怎么根据电路图维修汽车尾门锁故障

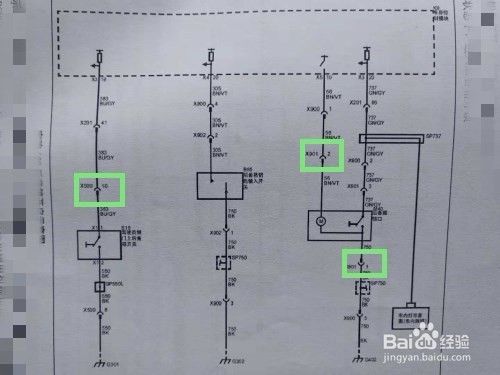

1、车身控制模块BCM。现在汽车上大量运用模块，车身控制模块就是其中一个，在这个电锭缠愁颊路图中BCM管的是尾门锁，BCM通过检测内部开关的信号来判断车主的运作，在实际维修中如果怀疑是BCM有故障，可以用糕恍阏绯新的来测试。

2、尾门钥匙输入开关。当车主要打开尾门时可以用钥匙直接打开尾门上的开关，BCM收到信号后就会让X5 10通电，这时尾门电机就会工作，可以打开尾门，在实际测量中可以用万用表测量开关处的电压来判断好坏。

3、驾驶员侧开关。在驾驶员旁边会有开启尾门的开关，只要按动开关就能把尾门打开，BCM检测到电压信号变化后来开启尾门。

4、尾门电机。从电路图上可以看到电机的电源是从BCM来的，电机有单独的搭铁线，可以用万用表来测量电机的好坏。

5、尾门锁块。从电路图上可以看到尾门锁与电机集成在一起，内部也有一个开关， 这个开关的作用是检测尾门是否关闭，如果没有正常关闭，车子发现声音提醒车主。

6、检修思路。在维修尾门锁时要从两方面入手，一方面是中控部分，另一个是遥控部分，有一个出现问题都会影响尾门的开关，可以先判定是哪一个故障，把问题缩小，然后在来仔细检查。另外线束、插头都要考虑。
