CAD2019用垂足捕捉绘制图形之实例
1、1.打开CAD，点击直线工具，按尺寸要求绘制出直线和斜线。
2、2.继续绘制左边开始的其他直线。
3、3.用复制工具复制斜线。

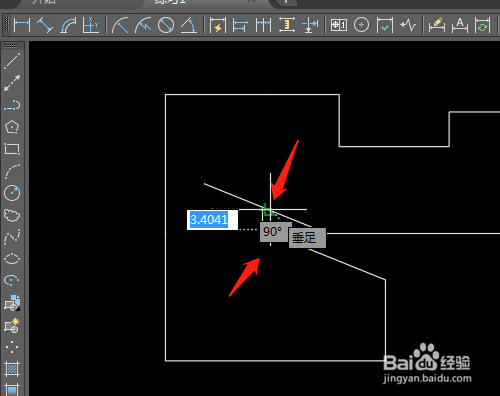

4、4.开启对象捕捉中垂足，用直线工具绘制90度角的两条斜线相交的线段。

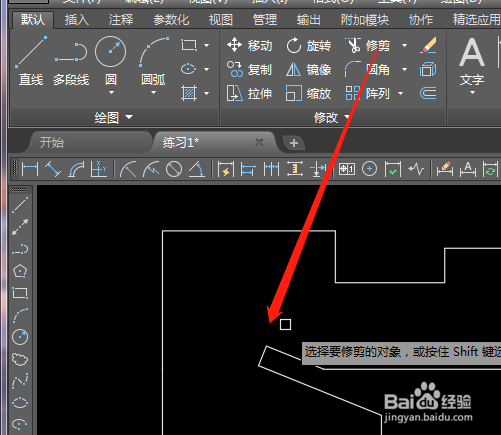

5、5.用修剪工具，修剪斜线多余部分，捕捉两个端点绘制另一条斜线，用标注工具标注线段尺寸。
