DCZZ-5A变压器直流电阻快速测试仪使用说明书

第一章：简述

测量变压器绕组的直流电阻是一个很重要的试验项目，在《电力设备试验规程》中，其次序排在变压器廖嘤傥笏试验项目的第二位，《规程》规定在变压器交接、大修、小修、变更分接头位置、故障检查及预试等，必须测量变压器绕组的直流电阻，其目的是：

①检查绕组内部导线和引线的焊接质量；

②检查分接开关各个位置接触是否良好；

③检查绕组或引出线有无折断处；

④检查并联支路的正确性，是否存在由几条并联导线绕成的绕组发生一处或几处断线的情况；

⑤检查层、匝间有无短路的现象。

本仪器界面设计采用微机控制,大屏幕背光汉字液晶屏显示,操作简便、显示清晰人机交互界面友好，测量过程及仪器工作状态提示明确充分，不需操作人员记忆过多的规程；采用电流源线性补偿技术,测试稳定、测量精度高、速度快，提高了测量效率，减轻了操作人员的工作强度。技术上采用“四端”测量,消除引线电阻与接触引起的测量误差。有过压防护功能,能防反电动势冲击。面板式打印机可快速打印测量结果(选用)。体积小、重量轻、携带方便。

本仪器适用于各类电力变压器、互感器绕组等感性低阻值电阻的测量与分析。

第二章：技术指标

1.测量范围:0～2000Ω。(共六档)

2.测试电流:5A(20mΩ～2Ω)；0.5A(20Ω)；0.05A(200Ω)；0.005A(2000Ω)

3.分 辨 率:1μΩ(20mΩ档)；10μΩ(200mΩ档)；0.1mΩ(2Ω档)；1mΩ(20Ω档)；10mΩ(200Ω档)；0.1Ω(2000Ω档)

4.准 确 度:1mΩ～2000Ω ( ±0.5% RDG+2d)

5.整机功耗:≤100W

6.工作温度与湿度:0℃～40℃；湿度：≤85%RH

7.耐压:AC1.5kV50HZ 1min

8.工作电源:AC220V 50HZ(±10%)

9.尺寸:350mm(L)×260mm(W)×140mm(D)

10.重量:约3kg

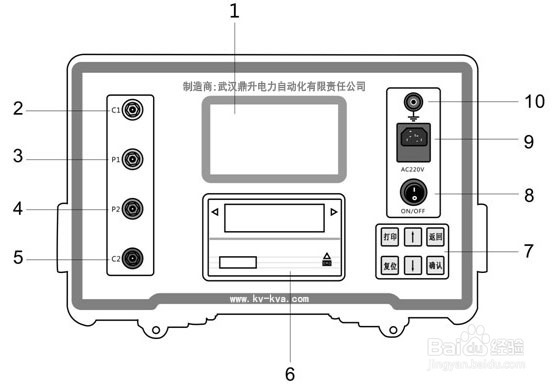

第三章：面板结构

第四章：使用方法

1.将被测设备，用仪器配备专用测试线连接，按下图连接，同时确保各测试夹具夹接牢固、可靠。

测试接线图如下：

2.开启仪器电源开关，仪器显示“欢迎使用”，稍后进入“量程选择”界面，此时用“向上、向下”键移动光标，选择所需设定的测试量程，按下“确认”键仪器开始测量。

3.仪器进入测量状态中，LCD屏幕显示充电模拟条，待充电完成后LCD屏幕显示数值,即为被测设备直流电阻值，此时按下“确认”键数值将被保存并锁定。当屏幕长时间显示“超出量程”时,按“返回” 键返回上一级菜单,选择高一档测试量程重新测试,或请检查测试回路是否开路。

4.仪器进入数据锁定界面，按“打印”键数据将被打印，数据打印完毕后仪器将自动放电，放电后返回上一级菜单。

此次测试结束。

注意:测试状态中，用户根据需要按“返回”键，可返回上级菜单。

第五章：故障分析与排除

第六章：注意事项

1.试验时仪器必须可靠接地。

2.仪器开始测量时请勿触动测试夹具，以免反击电动势伤人。

3.测试结束，等待充分放电后方可拆卸测试夹具，拆卸时不要触任何金属部位。

4.测量初始，仪器显示数值跳动或短时显示“超出量程”时，是由于对被测设备充电不充分造成，等待充电完成后读取稳定显示数值。
