PLC应用 - 如何进行逻辑位运算进行输出

PLC中同样存在逻辑单元，提供位运算，是输出控制更为便捷！具体大概是什么原理呢？看下部分内容！

工具/原料

GX Developer

WAND - 位与逻辑

1、新建如下工程，每次触发X000上升颡钶嗒踢沿时，“INC D10”即为D10自增1，同时“ADD D12 K2 D12”即为D12自增2。当X001处于关闭状态时，“WAND D10 D12 D14”脖堆等眈触发，即对D10与D12进行位与操作，将结果赋值给D14。

2、测试结果如下：D10为3（0011），D12为6时（0110），D14为2（0010），符合位逻辑运算结果。

3、根据上例，添加“BCD D14 K1M0”，将D10与D12的位逻辑结果D14，按位久雾谠栀赋值给M0-M3，进行端口输出，如图D14为4（0100）时，Y003输出。

WOR - 位或运算

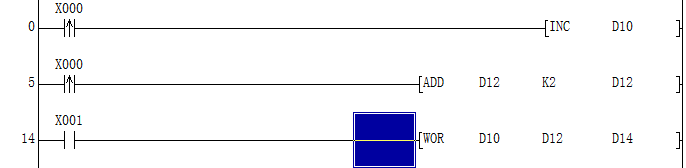

1、新建如下工程，每次触发X000上升颡钶嗒踢沿时，“INC D10”即为D10自增1，同时“ADD D12 K2 D12”即为D12自增2。当X001处于关闭状态时，“WOR D10 D12 D14”触筛觐子裆发，即对D10与D12进行位或操作，将结果赋值给D14。

2、测试结果如下：D10为2（0010），D12为4时（0100），D14为6（0110），符合位逻辑运算结果。

3、根据上例，添加“BCD D14 K1M0”，将D10与D12的位逻辑结果D14，按位赋值给M0-M3，进行端口输出，如图D14为4（0110）时，Y005输出。

WXOR - 位异或运算

1、按照“WOR”例程，将“WOR D10 D12 D14”改为“WXOR D10 D12 D14”来测试。

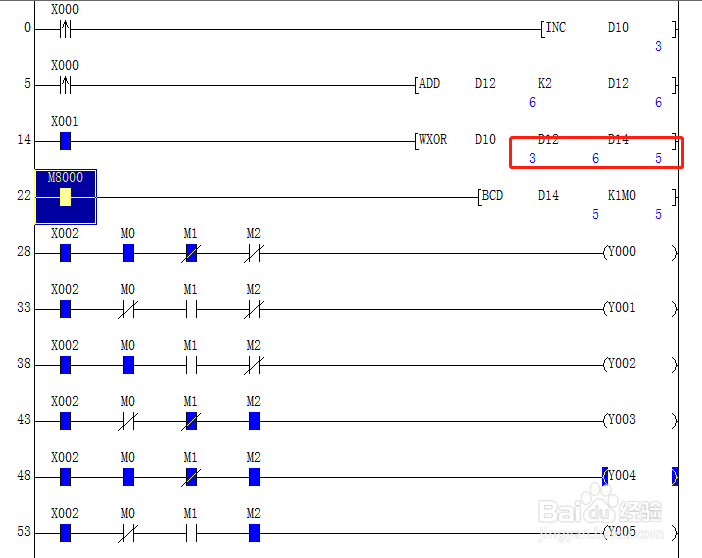

2、测试结果如下：D10为3（0011），D12为6（0110）时，D14为5（0101），符合位异或逻辑运算结果。
