SW如何在工程图中标注孔的定位尺寸

2025-04-25 00:49:18

1、首先，打开SW 2018，点击菜单栏中的“新建”按钮

2、其次，创建一个新的工程图

3、之后，在工程图中插入一个零件图

4、再之后，选择“智能尺寸”按钮

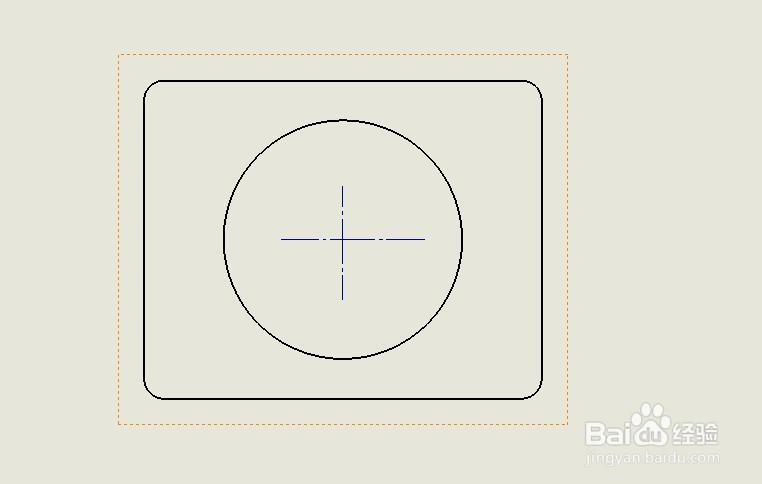

5、最后，利用尺寸工具对孔的横向尺寸和纵向尺寸进行标注即可完成定位尺寸的确定，最终的效果如图所示
