autoCAD制图技巧：[45]10款实木小板凳（3）

1、打开上节画的《10款实木小板凳》的CAD图，将第二款复制一个，删除除凳面以外的其它部件

2、转左视图，画上边长300，下边长400，高400的等腰梯形

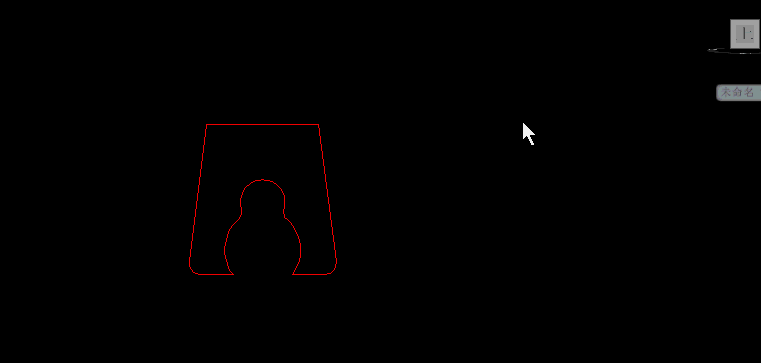

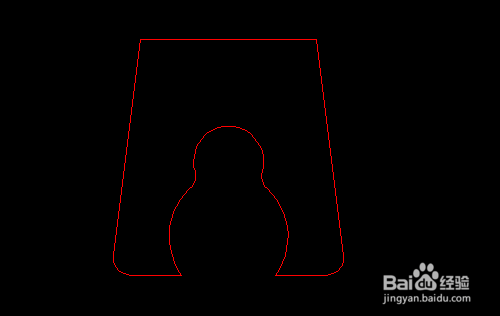

3、将梯形改成如下图的形状，并面域此图

4、转西南等测视图，拉伸图形30变为脚

5、将脚移到凳面下，再向内移30

6、转主视图，以凳面中心镜像出另一侧的脚

7、画380长，80高的矩形，转西南等测视图，拉伸20，并移至脚上端中点

8、将小凳移到放置线角点，转真实视觉样式，用格式刷将第二款小凳的脚的材质复制到第三款小凳的脚上。
