Cad（中望）测量线段和弧线组合长度的简单方法

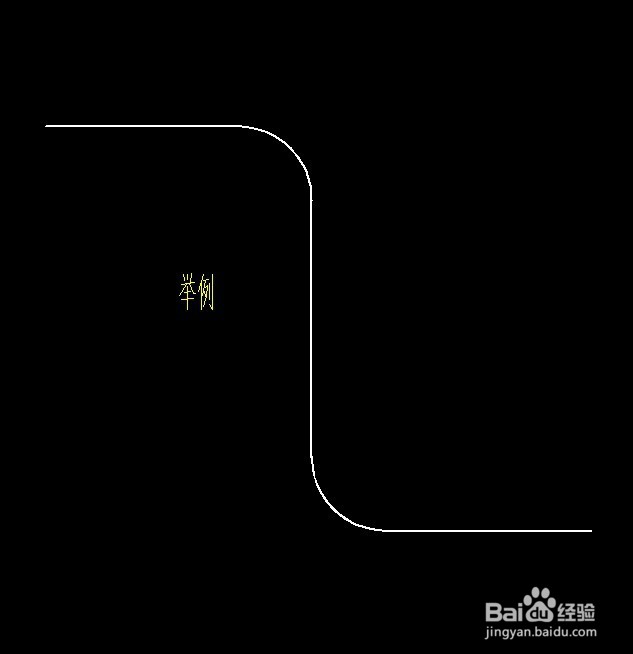

1、打开中望cad软件，打开相应的图形文件，如下图为例：

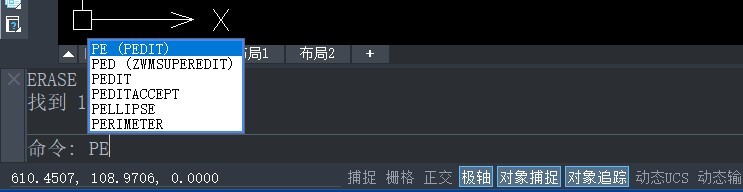

2、命令行输入”PE“命令，回车（或空格）。

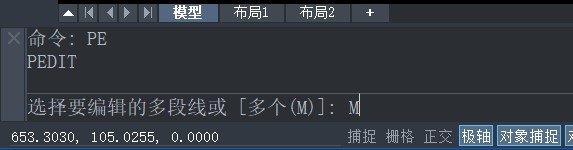

3、在命令行根据提示，输入”M“,回车（或空格）。

4、命令行提示”选择对象“，此时框选需要选择的线段和弧线，右键结束。

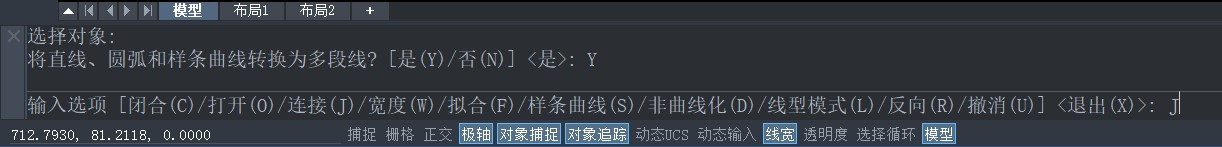

5、此时命令行提示：是否转换为多段线，输入”Y“,回车（或空格）。

6、命令行输入”J“,回车（或空格）。

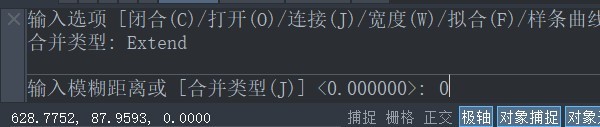

7、命令行输入”0“,回车（或空格）。

8、右键退出，先择图形，发现已组合为一个整体。

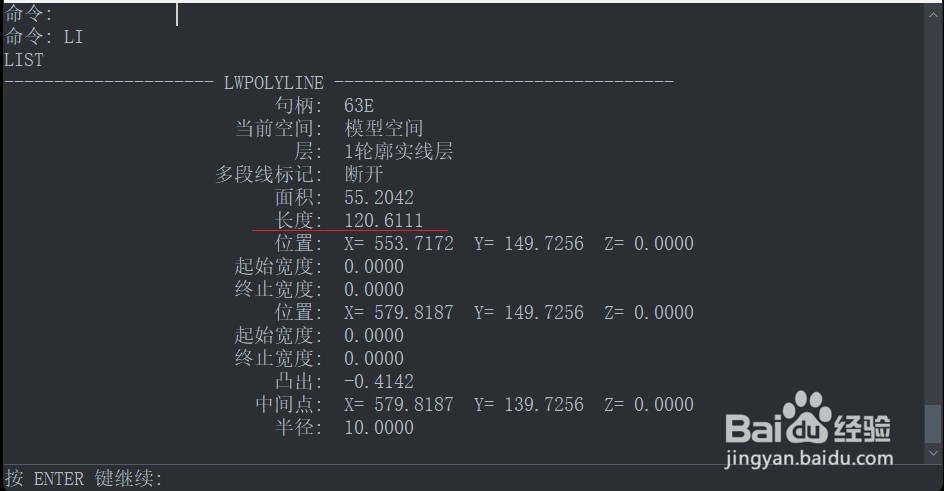

9、选中需要查询长度的图形，命令行输入快捷键”LI“,回车（或空格），此时，弹出窗口，可以看到长度参数，即为线段和圆弧总长。
