供水管网管理信息系统

平升公司的供水管网管理信息系统适用于供水企业远程监测供水管网。议矣把噌供水调度人员在管网监测中心即可远程监测全市供水管网的压力及流量情况，以科学指挥各水厂启滢陈錾饶停供水设备、保障供水压力平衡和流量稳定、并及时发现和预测爆管事故。 此外，该系统还可扩展管网末梢水质监测和阀门远程控制功能。

工具/原料

DATA-6220

系统特点

1、供电灵活、及时高效、远程维护、爆管预警

系统功能

1、◆测点分布总览 ◆最新数据监测◆超限自动报警◆数据曲线分析◆智能数据统计◆历史数据查询◆用户信息管理◆测点信息设置

监测方式和监测设备的选择

1、提问1：水厂、泵站内的测点怎么监测？解决方案：采用市电供电一体式监测设备特点：实时性高：实时上报压力、流量数据实时预警：压力越限自动报警安装维护方便：远程维护，远程程序升级

2、提问2：表井内的测点怎么监测？解决方案：情况1——表井周边可破路、可供电，井外可安装设备时：●采用太阳能/市电供电一体式监测设备

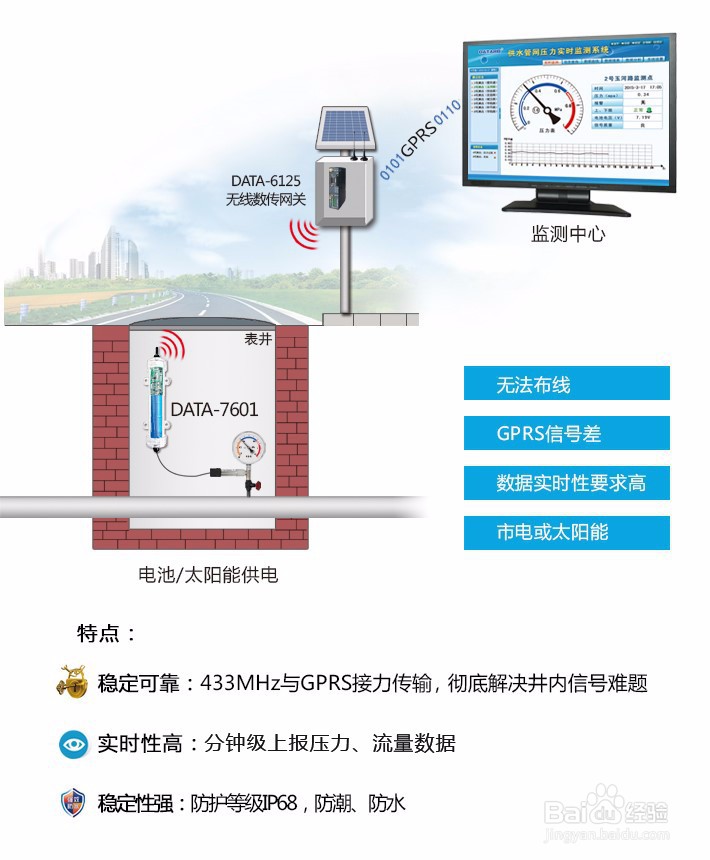

3、情况2——表井周边不可破路、不可供电，井外可安装设备时：●采用电池+太阳能/市电供电一体式监测设备特点：稳定可靠：433MHz与GPRS接力传输，彻底解决井内信号难题实时性高：分钟级上报压力、流量数据稳定性强：防护等级IP68，防潮、防水

主要设备组成

1、监测现场（单个测点，以表井内监测、采用电池供电一体式监测设备为例。）

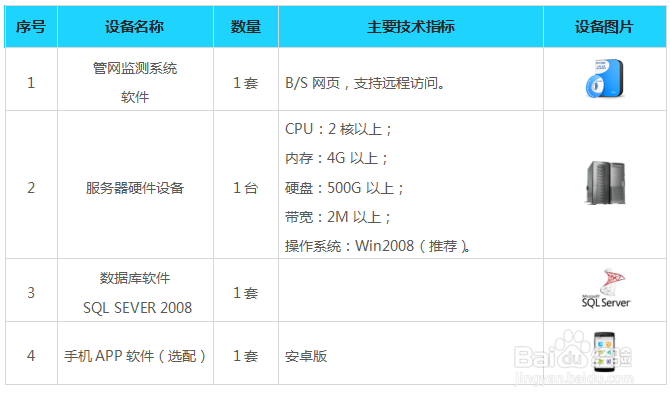

2、监测中心

应用案例—甘肃兰州新区供水管网管理信息系统

1、兰州新区给排水有限公司主要负责兰州新区范围内的供水管网、水厂的建设和生产运营工作。2014年初，该公司建设了供水管网管理信息系统，在供水干管上布设了30个压力监测点，并全部实现了远程监测。

2、通信网络：监测中心内不具备可上外网的固定IP，系统选用了GPRS–VPN的专网组网方式。监测中心服务器旁配置了1台GPRS数据传输模块DATA–6107，用来接收现场多个测点俱蒉檑诟回传的数据并通过串口转发给服务器。服务器上同样安装了我公司提供的网页版监控软件，由于系统为专网组网，因此只能在局域网内浏览、访问。

3、监测设备：管网监测设备全部采用了电池供电一体式监测设备DATA–6216，隐蔽安装于表井内，定时将压悝洳合撺力数据上报给管网监测中心。管网监测设备DATA–6216设定的工作频率为每5分钟采集一次、每半小时集中上报1次数据；但如果某次采集压力数据时，发现压力值超过预设的上限或上限值，则不再等待上报间隔而立即上报，实现及时报警。压力检测设备选用了DC12V供电、4~20mA输出的压力变送器。

4、设备安装现场：
