怎么看BCM控制的收放机电路图

1、BCM电源控制。从电路图上可以看到收放机的电源由BCM来提供，如果收放机插头处没有电源，这时就要测量收放机到BCM之间的导线，也可以直接测量BCM的输出端，看有无电源。

2、背景灯电路分析。当车主把示宽灯打开后，收放机内的背景灯就会点亮，来帮助车主更好的打开收放机功能，从图上看出背景灯的电源并不是直接供给收放机，而是有一个开关来控制。

3、天线。天线的电路比较简单，但是如果出现问题后会导致收放机难收到电台，即使收到电台后也会有杂音，如果这个部分出现问题，只有更换新天线 。

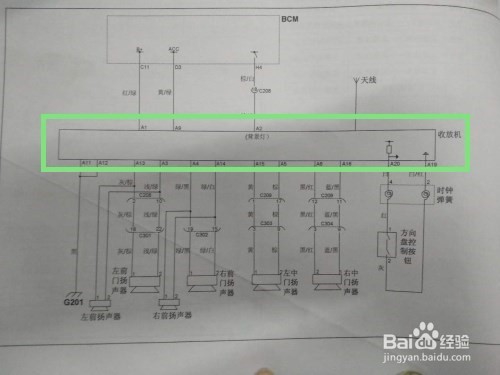

4、收放机。在这个电路图中收放机比较简单，没有倒车影像，电路也比较简单，如果想判断收放机的好坏，只能通过测量电源与接地来判断。

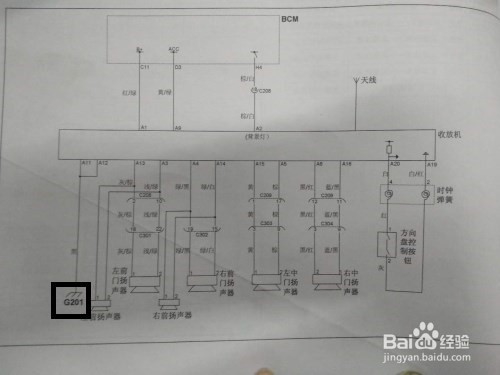

5、接地。收放机上有两个针角出来接地，在实车上只有一个接地点G201，虽然简单但少了它不行，在检查电路时一定不能忽略。

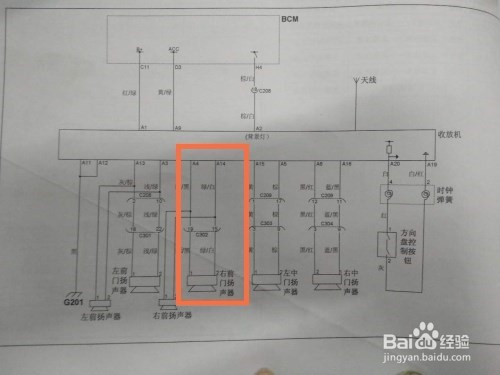

6、扬声器。从电路图上可以看到四门上有四个扬声器，另外两个在仪表台上，如果只是单个扬声器出现问鞑民略锈题，只要更换新的即可，在检修中可以通过测量电压来判断线路的好坏。

7、方向盘控制按钮。通过方向盘上的控制，可以来控制收放机的音量，电路简单但只能通过替换新的配件来试车，检查问题。
