无线氧化锌避雷器带电测试仪
1、二、技术参数及功能特点（一）功能特点1、本机采用800×480点阵65K真彩色大屏幕液晶，锾哩菸谷全中文菜单操作，使用简便，显示数据清晰易读。2、高精度采样、处理电路，先进的傅里叶谐波分析技术，数据更加可靠。3、仪器采用独特的高精度传感器直接采集输入的电压、电流信号，4、具有谐波含量测试功能，可单相或三相同时测量5、具有阻性电流基波峰值输出功能。6、仪器内置非易失性存储器。可存储测试数据、波形、谐波等大量记录信息。可保存30组测量记录，保存方式为循环更新模式。7、仪器配有U盘接口，可存储任意组测试记录（容量受U盘大小限制）。8、仪器电压测试线配有保险防接错线，仪器电压电流插头具有防插错功能。9、仪器配有无线发射模块，可进行电压无线采集，配合主机进行无线测量。10、仪器内置高精度实时时钟，可进行日期及时间校准。11、仪器内置高速微型热敏打印机，可打印测量数据。12、仪器配有可充电电池、可连续工作6 小时、日历时钟、掉电存储、U盘存储、微型打印机。
2、工作温度 ：-10℃～40℃3、环境湿度 ：≤85% 无结露4、存储温度 ：-20℃～50℃5、外形尺寸 ：320×260×135（mm）6仪器重量：5kg (不包括测试线及电缆箱)

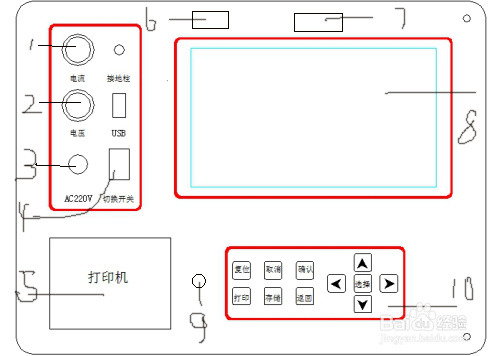

3、仪器面板结构及说明
4、电流输入端； 6、接地端子；2、电压输入端； 7、USB接口；3、充电输入端； 8、液晶显示器；4、切换开关（电源通断）； 9、无线端口； 5、打印机； 10、按键。
5、四、氧化锌测试及菜单操作方法1.接好测试线，打开仪器电源后，显示界面如图2：
6、氧化锌测试方法在图2界面显示几秒钟之后自动进入参数设置界面，如图3：
7、图3启动测量：无论光标在什么位置，按“确认”键启动测量。操作说明：按“左右”键移动光标选择菜单项；其中“→”键正向移动光标；“←”键逆向移动光标。按“选择”键进入菜单项，按“返回”键退出菜单项。（1）参数的设置：◆ 数值输入：按“选择”键进入菜单项，按“↑、↓” 键来改变输入位数值大小；按“←、→”键选择输入位；按“返回”键退出该菜单项。◆ 参数选择：按“←、→”移动光标到该菜单项，按按“↑、↓” 键改变输入项内容。（2）功能菜单选择及执行：◆ 数据浏览：按“左右”键移动光标选择“数据处理”菜单，再按“选择”键，进入数据浏览界面。 ◆ 系统设置：按“左右”键移动光标选择“系统设置”菜单，再按“选择”键，进入系统设置界面。 ◆ 厂家设置：按“左右”键移动光标选择“厂家设置”菜单，再按“选择”键，进入厂家设置界面。（3）参数说明：a)线路编号：供存储或打印，建议测量之前先设置。b)测量方式：按“←、→”键循环选择“有线/无线/无PT” 。 i.有线测量方式：电压输入通过电压测试线鳄鱼夹接PT二次端，另一端连接仪器6芯航空座（电压输入端）。 或通过电压延长线接入。ii.无线测量方式：电压输入通过电压测试线鳄鱼夹接PT二次端，另一端连接无线模块6芯航空座（电压输入端）。iii.无PT测量方式：不接电压信号，只接电流信号。无论哪种测量方式，电流接线方式都一样的，ABC三相电流接线的鳄鱼夹分别串入被测氧化锌。c)PT 变 比：PT二次法可设置一个电压变比 Ku，该变比与仪器输入的参考电压幅度“相乘” ，影响与电压相关的数据。有线、无线方式设置适当的PT变比，可以直接显示母线电压。d)补偿角度：分为“禁用补偿、手动补偿、自动边补” 。补偿角度设为0度时为禁用补偿；补偿角度设为大于360°时为自动边补；当补偿角度设置为0°与360°之间的值时为当前测试角度补偿值。e)参 考 相： ABCABC 表示使用三相电压做参考（星接），即电压电流相对应接。 f）待 测 相：按“←、→”键循环选择A相 / B相 / C相 /三相。◆ 单相测量：A相/B相/C相 表示单相测量：A相测量：黄色接线夹输入电压电流；B相测量：绿色接线夹输入电压电流；C相测量：红色接线夹输入电压电流；注：无线单相测量固定为A相。◆ 三相测量：ABC 表示三相同时测量，ABC（黄绿红）引线分别输入三相电压电流。补偿角度说明：禁用补偿：表示补偿角度为0。说明1：补偿角度总是被“加到”电流电压角度中的。例如补偿角度为 1°，电流实际超前电压80°， 则补偿后电流超前电压81°。仪器假定三相交流电是“正相序”，即 A超前 B 120°，B超前C 120°。对于反相序系统，参考信号和电流的A、C 相都应颠倒使用。手动补偿：仪器将角度定义在 0～359.99°之间。所有角度都可以加减 360°，例如 120°与－240°或者180°与－180°分别表示同一个角度。注意：补偿什么角度一定要有依据。为补偿B相MOA对AC相的影响，A加B不变C减小角度。自动边补：测量三相 MOA 时，由于相间干扰影响，A、C 相电流相位都要向 B 相方向偏移，一般偏移角度 2°～4°左右，这导致A相阻性电流增加，C 相变小甚至为负。自动边补（边相补偿）原理是：假定 B 相对 A、C 影响是对称的，测量出 Ic 超前Ia的角度 Φca，A相补偿 Φ0a=（Φca-120°）/2，C 相补偿 Φ0c= -（Φca -120°）/2。这种方法实际上对A、C 相阻性电流进行了平均，也有可能掩盖问题。因此还是建议考核没有边相补偿的原始数据。现场的干扰可能是复杂的，如果不能进行合理补偿，则建议记录没有补偿的原始数据，考查数据的变化趋势。
8、 图4输入相关参数后按“确认”键测量。 如待测相为三相，则测量界面如图5所示：
9、 图5仪器进入测量界面，AD采集数据并显示，按“取消”键显示下一屏测试数据（见面如图6）；按“确认”键锁屏（锁住测试数据）。在锁屏状态按下“取消”键可重新测量；在锁屏状态按“打印”键打印；按“存储”键存储测试数据（若插有U盘同时在再U盘存储一份记录）；按“返回”键返回主菜单屏。
10、图6如果待测相为单相，则测量界面如图7所示：
11、图7参数说明：这里以单相全数据画面说明数据含义。U：参考电压有效值。三相电压用下标a/b/c 辨泔矣嚣区分。它仅含基波和3、5、7 次谐波。PT变比已乘到U中，设置好母线PT变比，将显示母线炼蓄晦擀电压。U357%或U3U5U7：电压的3、5、7 次谐波占电压基波的相对含量，单位为％。Ix：全电流有效值。三相电流用下标a/b/c区分。它仅含基波和3、5、7次谐波。Ixp：全电流峰值，即Ix的峰值。Ir：阻性电流有效值。它仅含阻性电流基波和阻性电流3、5、7次谐波。Irp：阻性电流峰值，即Ir的峰值。Ir1p：阻性电流基波峰值。Ir1p = Ix1p sinΦIc1p：容性电流基波峰值。Ic1p = Ix1p cosΦMOA 全电流既含有MOA 非线性产生的高次谐波，也含有母线电压谐波产生的高次谐波。与Irp 相比Ir1p 更加稳定真实。因此建议用Ir1p作为阻性电流指标。Φ 为电流超前电压角度，其中已经包含补偿角度Φ0。注意：（1）Φ 超过90°Ir1p 为负值，超过180°Ic1p 也为负值。（2）如果Ix 波形是平顶的，Ic1p 可大于Ixp。P1：基波功耗。P1等于阻性电流基波有效值与电压基波有效值的乘积。说明：Ku 应设置为PT 变比以获得运行电压下MOA 功耗。Cx：MOA 电容量。计算公式如下：Cx=Ic1/(2πfU1)Ic1 为容性电流有效值，U1 是基波电压有效值，f是电网频率。Ir3p、Ir5p、Ir7p：3、5、7 次阻性电流谐波峰值。说明：Ir3p、Ir5p、Ir7p 与谐波算法有关。因此Ir、Irp和阻性电流波形都受到谐波算法影响。详见校验说明部分。Φ：电流超前电压角度，其中已经包含补偿角度Φ0。仪器按下表给出结论：
12、注意1：仪器显示波形是采集的档位信号，因此不要用波形幅度判断数据的大小。注意2：无PT测量,UI角度固定=83.5度，便于计算阻性电流。五、测量接线1、接线要点：1.1 仪器主机接地。1.2 取全电流：单相MOA接 A(黄)通道，三相对应接A(黄)B(绿)C(红)。1.3 取参考电压：ABC，对应接 A(黄)B(绿)C(红)。 1.4 连接PT电压的电线上有保险管，不要用其它规格保险管或导线代替。1.5 仪器只能用于低压小电流测试，所有引线必须远离高电压。2、 有线传输接线示意图（参见图8）
13、图8、三相测量有线传输接线示意图三相测量：三相有线电压，加延长线接线就是将延长线的对立接头串接在“主机”与“电压PT接线头”之间即可。 单相测量：（主机接线和三相测量接线相同，试品接线区别是测哪相接哪相，不测相悬空），各相详细接线如下：2.1A相测量，电流和电压线的绿、红导线上的接线夹子悬空，只接A相黄线对应的夹子。2.2B相测量，电流和电压线的黄、红导线上的接线夹子悬空，只接B相绿线对应的夹子。2.3C相测量，电流和电压线的黄、绿导线上的接线夹子悬空，只接C相红线对应的夹子。3、无线传输接线示意图三相无线测量接线如下图所示（参见图9）：
14、图9 三相测量无线传输接线示意图单相无线测量（主机与无线模块接线和三相无线测量相同，试品接线区别是仪器固定用A相电压测量，BC相悬空），单相详细接线如下：电压接线：电压线A相黄线对应的夹子，电压BC相悬空不接。电流接线：电流线A相黄线对应的夹子，电流BC相悬空不接。4、 无PT接线示意图（参见图10）
15、图10无PT接线示意图六、系统设置及菜单操作方法：在图3界面，按“选择或返回键”移动“选择块”选择“系统设置”功能按摅侈钠纾钮后，再按“确认键”进入系统设置界面，如图10； 在图3界面，按“选择或返回键”移动“选择块”选择“厂家设置”功能按钮后，再按“确认键”进入厂家设置显示界面；在图3界面，按“选择或返回键”移动“选择块”选择“数据浏览”功能按钮后，再按“确认键”进入数据浏览显示界面，如图11；1、系统设置：用于日期时间设置，液晶背光调节等，如下图10所示：其中，【谐波角度测量】项，用于设置谐波角度测量测量有效或无效。按选择键选择到该项后，再按“←→”键进行“有效” 、“无效”选择。谐波角度测量有效：测量谐波有效值和谐波角度。谐波角度测量无效：只测量基波有效值及角度，谐波角度默认0度。
16、图102、厂家设置：用于生产厂家参数设置，用户不能操作。3、数据浏览：用于查看测试数据，如下图11所示：
17、图 11显示方式与测试界面相同，说明：3.1 按“上下”键逐条查看测试数据；“左右”键前后跳跃10组剞麽苍足数据后查看。3.2 按“打印”键打印当前显示数据。3.3 按“存储”键保存数据到U盘。注意事项：1．为了安全和正确地使用仪器，请仔细阅读使用说明书。按本说明书接线和操作。本公司对不按说明书操作所造成的仪器以外的损失，不承担责任。2．仪器符合《电气设备及仪表安全规程》，并设计了对试验设备及试品的保护措施，在测试前请务必先将接地端子可靠接地。3．测试开始前请输入正确的设置参数。4．仪器只能用于低压小电流测试，所有引线必须远离高电压。5. 测试过程中，不允许拆除地线及测试线。6. 内存最多可储存30次测量结果，超过30次时最早的记录将被覆盖，请注意及时抄录或导出到U盘。7. 主机和无线采集器可以边充电边工作。但不要在充电指示灯闪烁时工作。8. 连接PT 电压的电线上都有100mA 保险管，不要用其它规格保险管或导线代替。9. 若仪器发生故障，不会损坏被试品。不得在本公司未经允许的情况下，自行开机维修拆卸，请与我公司售后服务联系。七、售后服务：1、凡购本公司产品随机携带产品保修单，订购产品交货时，请当场检验2、自购机之日起，凭保修单保修壹年，终身维护。电池属于消耗部件，不在保修范围之内。在保修期内，维修不收维修费；保修期外，维修调试收取适当费用。3、属下列情况之一者不予保修：1）用户对仪器有自行拆卸或对仪器工艺结构有人为改变。2）因用户保管或使用不当造成仪器的严重损坏。
