Proe三维训练二十四之孔命令

1、如下所示，打开Proe软件，新建一缺省的实体零件。

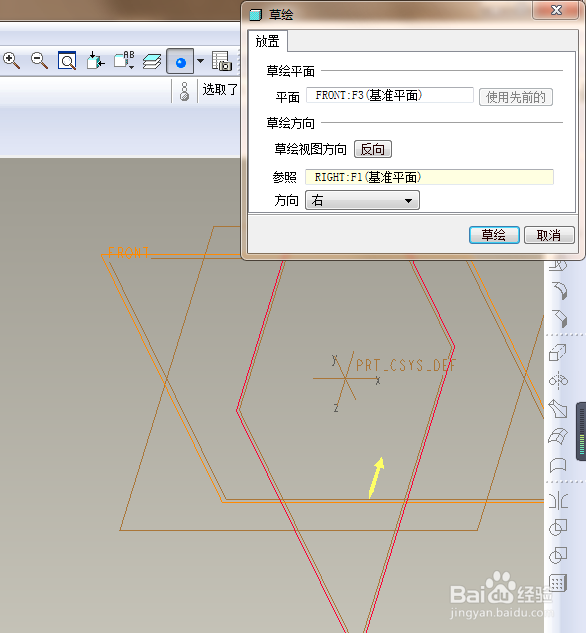

2、如下所示，执行【拉伸——放置——定义——front面——草绘】，直接进入草绘环境。

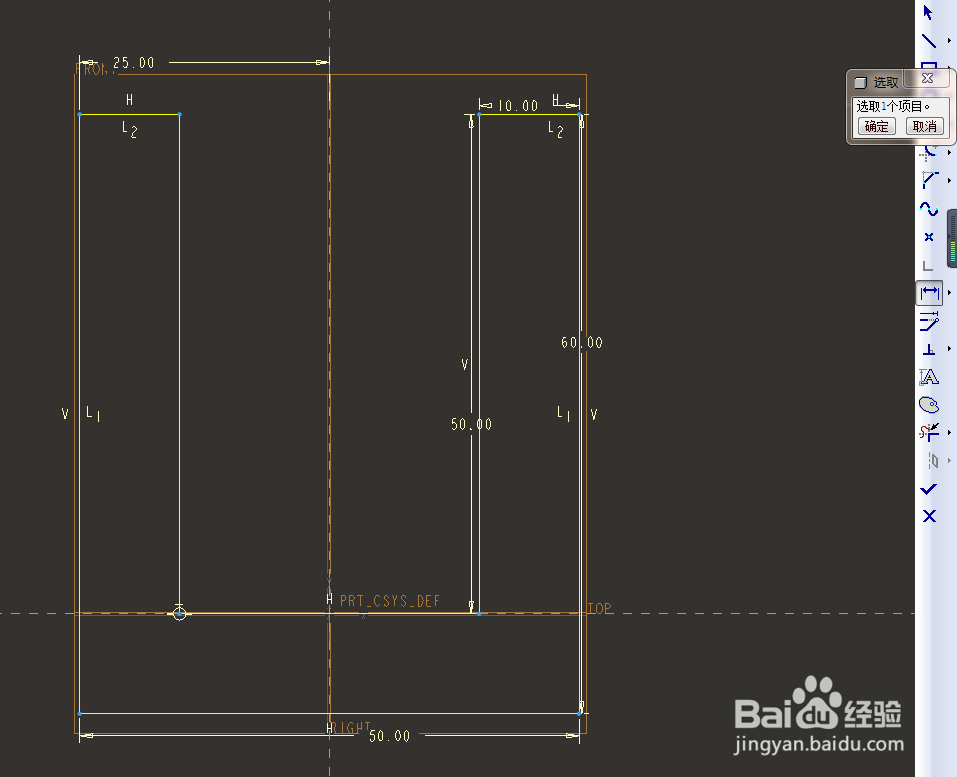

3、如下所示，激活直线命令，画一个凹形轮廓，激活标注命令，标注尺寸：底边线长50，右边线长60，上边线宽10，左边线距离纵轴25，上边线距离横轴50，点击√，完成并退出草绘环境。

4、如下所示，设置拉伸方式为双向拉伸，设置拉伸高度为40，回车，直接完成并结束拉伸操作。。

5、如下所示，点击右边工具栏中的倒圆角命令，在软件左上角设置半径为R20，选中四条实体短边，回车，直接完成并结束边倒圆角操作。

6、如下所示，点击右边工具栏中的孔命令，选探怙鲔译择放置平面，指定孔心距离边20，距离底边45，设置直径ø20，孔深度60，点击√，完成并结束孔的创建。

7、如下所示，隐藏所有的基准，这个三维实体零件就创建完成，本次训练结束。
