隧道超欠挖分析与形变监测

1、Ø解决方案v外业流旯皱镢涛程Trimble TX8三维激光扫描仪凭借其专利的Trimble Lightning（简称“闪电技术”），每站扫描只需2-3分钟即可完成，同时获取高质量高密度的点云数赍铈于脏据，外业采用目标球作业方式，用于测站拼接以及控制点平差。仪器操作简单，设站完成后一键扫描。

2、v内业流程外业完成数据采集后，可直接用Trim水瑞侮瑜ble Realworks软件打开，采用Trimble有蚕蝣鲢蹙目标全自动拼接技术，自动完成配准操作，并通过目标球架设在已知点上的坐标，通过Trimble Realworks软件进行绝对坐标转换。Trimble Realworks点云数据处理软件集成丰富的点云编辑工具，通过分割、取样、裁剪等工具可以方便的过滤掉噪声，提取自己所需数据。

3、①　断面测量及隧道中线提取Trimble Realworks软件提供断面工具，可以根据点云一键生成断面，并支持报告打印和输出到CAD。通过各个断面拟合中心点，从而间接提取隧道竣工中心线，为指导后面的工作提供精准的数据。

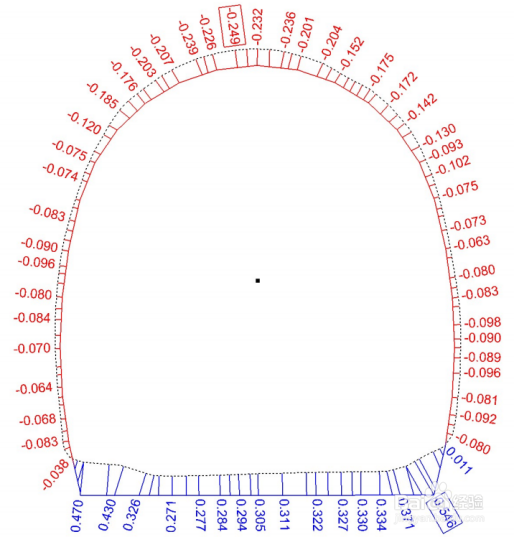

4、①　监测对比分析Trimble Realworks软件分析模块中的表面与检测工具，可将设计模型与点云数据进行对比分析，可以用于超欠挖分析与竣工验收。
