UG12.0如何在钣金中给折弯的两面开孔

1、 首先创建钣金盒子的突出块，在XY平面中绘出与坐标原点重合的矩形，其长宽为：200*100.突出块的厚度为2.

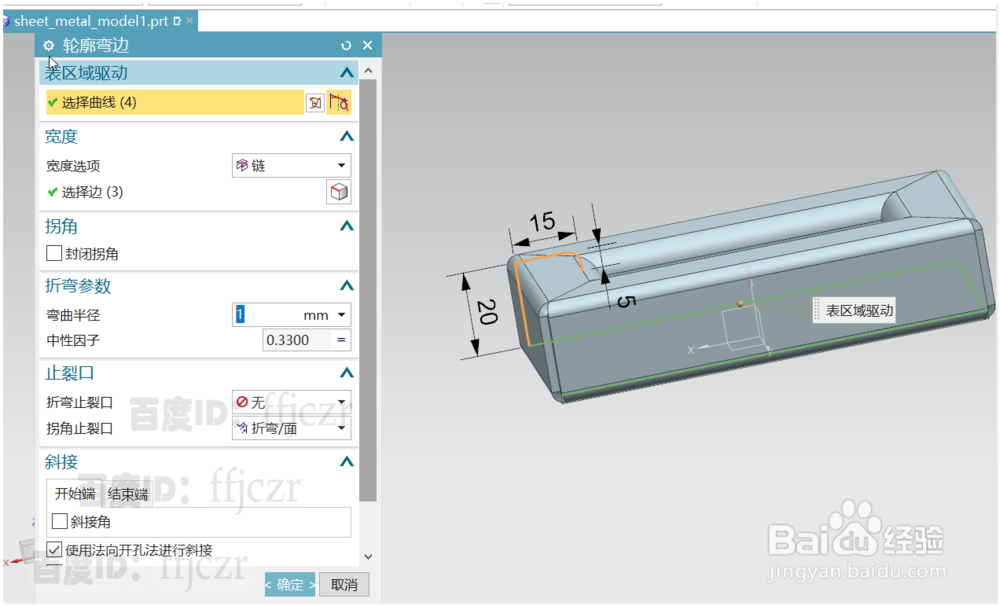

2、选用轮廓弯边命令，随意选突出块上的一条边创建轮廓弯边的草绘截面；在草图中从新的坐标原点绘一条向上的直线，长为20；再从线的顶端绘一条与之垂直的水平线，长为15；接着从该线顶端向下绘一条与之垂直的竖线，长为5. 回到轮廓弯边的对话框，宽度选项修改为：链；选择的边为突出块上表面的四条边；折弯半径为1.得到盒子的侧面造型。

3、 选用伸直命令，固定的面为盒子的底部；折弯面为盒子长侧面的折弯面；盒子两边的长侧面得到展开效果。

4、 选用法向开孔命令，开孔表面选取展开盒子的上表面；在草绘模式中绘出一个距离X轴为32，圆心在Y轴上，直径为24的圆。 回到法向开孔对话框，将深度设定为10（比钣金厚度大即可)。确定后得到直径24的圆孔。

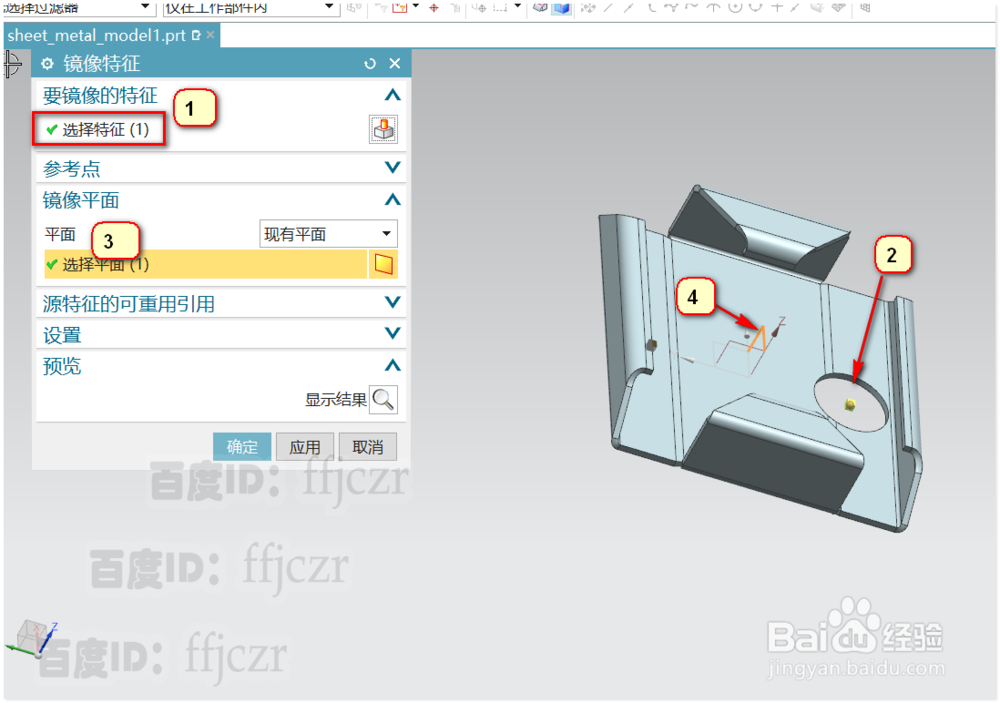

5、 选用镜像特征命令，镜像的特征为上步创建的圆孔，镜像平面为XZ；确定后，展开的另一侧得到同样的圆孔。

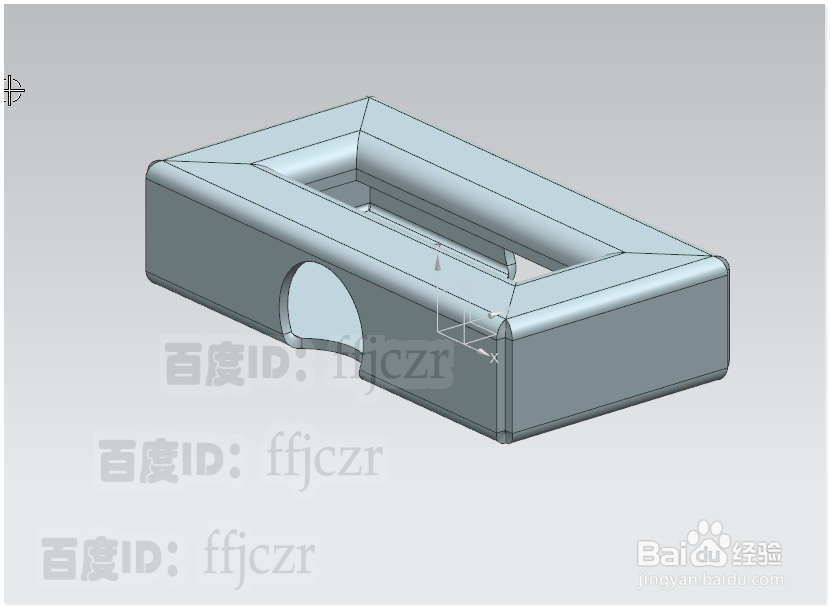

6、 展开的盒子完成了造型的创建，下面要将盒子还原了。选用重新折弯，折弯的面只要用鼠标全部框选整个模型即可得到原本折弯的盒子。而本来开好的孔也因折弯得到所要的效果。
