怎样利用电压互感器现场校验仪进行标准误差测量

1、 按“↑”、“↓”键，把光标移到“标准误差测量”上，按“确定”。进入电压互感器标准误差测量。测量过程共需两步。

2、第一步：根据仪器接线提示，连接好仪器与被测互感器。如图：按“↑”、“↓”键，把光标移到第一稍僚敉视个“测量”上，按“确定”。在测量过程中，请勿断开仪器和被测互感器的接线，以及切勿触摸被测互感儡泌掩羞器与测试夹！此页面测量，测量时间大约在3分钟内完成，请耐心等待！

5、测量过程中，如果出现下界面：蜂鸣器长响一次且页面显示“变比错误”，提示测试线所接的互感器筐毙险裆变比不正确。（处理方法：1、检查输入变比与所接线互感器二次端子对应变比是否一致。2、检查接触是否良好。3、检查测试线是否有断线。）蜂鸣器短响五次且页面显示“极性错误”，提示测试线所接的互感器变比正确，而极性不正确。（处理方法：将二次接线调换即可。）注意：无论蜂鸣器与页面处于何种状态，仪器还是在对被测互感器进行标准误差第一步测量！切勿触摸被测互感器与测试夹！若需要调整对被测互感器的接线，等待页面显示“测量完成”后，或者按“复位”键，或者关机。调整完毕后重新测量。第一步测量完成时，蜂鸣器长响一次，在页面上提示“测量完成”，如图：测量完成之后，如需重复测量，请等待页面内显示“等待测量”后，再次按“确定”测量。

8、第二步：根据仪器接线提示，连接好仪器与被测互感器。如图：注意：进行第二步测量之前，必须保证仪器的一次连接线与被测互感器完全断开！进行第二步测量当中，请确保操作人员与被测互感器于安全距离以外！

11、测量过程中，如果出现下界面：蜂鸣器长响且页面显示“一次连接”、“请断开…”，提示测试线连接着被测互感器的一次。当断开被测互感器的一次连接的测试线以及页面显示“测量完成”时，可再次按“确定”，继续进行第二步测量。

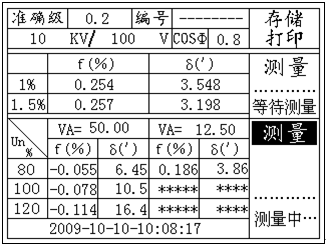

13、在测试过程中，仪器内部自带的调压器缓慢升压，升压过程时间偏长，请耐心等待。 显示如兔脒巛钒图所示：仪器逐点显示标准误差的每个点的比差、角差。每测完一点的比差、角差，蜂鸣器短响一次。测量完成后，蜂鸣器长响一次。按“↑”、“↓”键，移动光标到“打印”“存储”其一选项上，按“确定”键则执行相关功能。

15、测量完成之后，如需重复测量，请等待页面内显示“等待测量”后，再次按“确定”测量。
