如何看懂园建施工图纸

1、施工图纸一般包括以下5个部分组成目录；设计说明；园建部分；软景部分；水电部分；

2、园建图纸包括总图、索引→详图总图包括以下几个部分：总平图（节点索引）；竖向平面图；尺寸定位图；物料/铺装平面图（铺装铂珍书揽索引）；其它：家具布置平面图等；索引→详图包括以下几个部分节点详图（平、立、剖）；大样图；铺装详图；道路、园路详图；结构图；

3、施工图看图流程a.看目录：了解图纸组成、图纸有多少内容、大体有多少图纸；b.看设计说明：了解图纸的设计理念、通用说明及施工要求；c.园建：先把一些总嫌嗳动垴平图浏览一遍，重点关注索引图，了解现场有具体节点；d.根据索引总平图，逐一浏览相关节点；e.根据节点图索引看节点大样图。

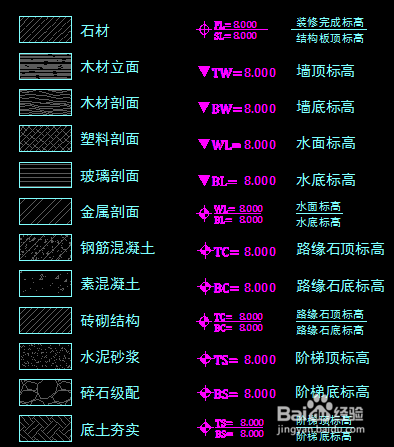

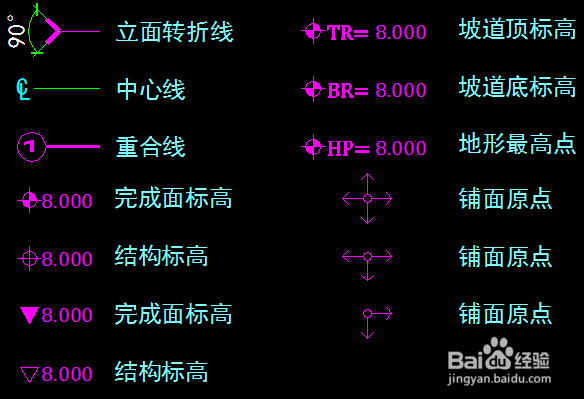

4、施工图纸中常见的通用标注符号

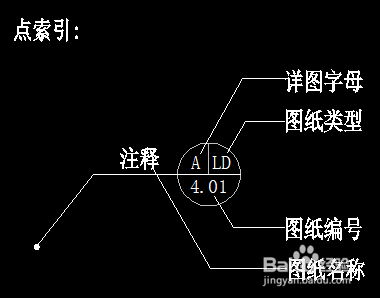

5、常见通用索引符号
