CAD中如何裁剪图块、外部参照、图像、视口?

之前发布过一篇经验介绍了图块和外部参照的裁剪命令XCLIP(XC)，在CAD菜单中我们可以看到CAD还可以对光栅图像和视口进行裁剪，如图所示。CAD中针对不同对象有不同的裁剪命令，裁剪光栅图像的命令：IMAGECLIP，裁剪视口的命令是VPCLIP，图块和外部参照裁剪的命令是XCLIP。可能是考虑让用户少记一点命令，在CAD高版本，提供了一个裁剪的总命令CLIP，执行此命令后，会根据选择的对象不同调用不同命令的参数。下面简单给大家介绍一下这些裁剪命令的使用。

工具/原料

AutoCAD，浩辰CAD

图块和外部参照裁剪（XCLIP）

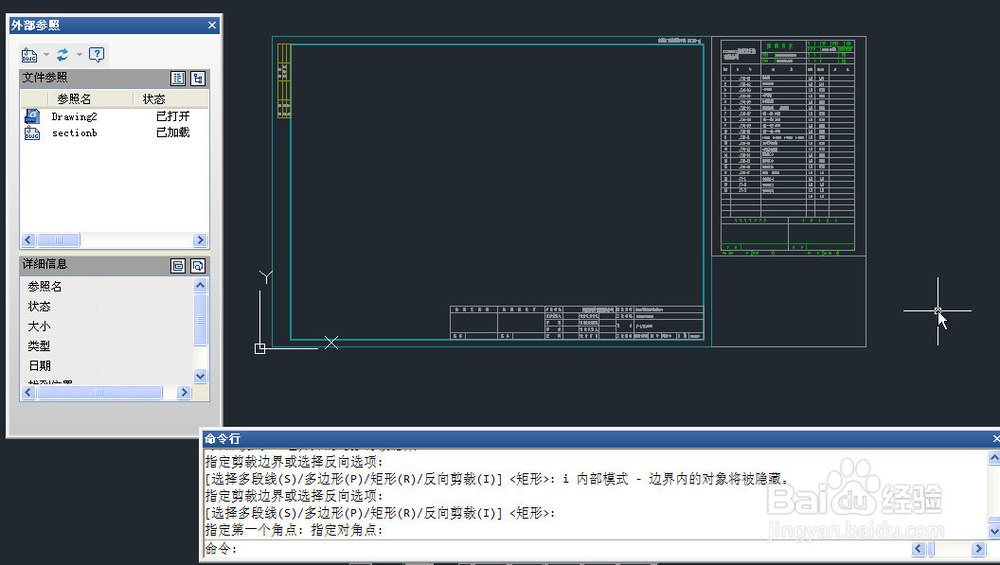

1、用XCLIP命令可以利用封闭边界线正向和反向裁剪图块或外部参照，只显示图块和外部参照的一部分。在下面引用的经验中有详细介绍，此处不再赘述。

光栅图像裁剪（IMAGECLIP）

1、光栅图像裁剪的操作与XCLIP类似，我们可以直接进行矩形或多边形裁剪，如果裁剪边界比较特殊，可以事先用封闭多段线画好边界。因为操作类似，我们不再重复讲解，下面来看一个的边界：圆形裁剪如何处理。插入一个光栅图像，在图像上画一个用于裁剪的圆，如下图所示。

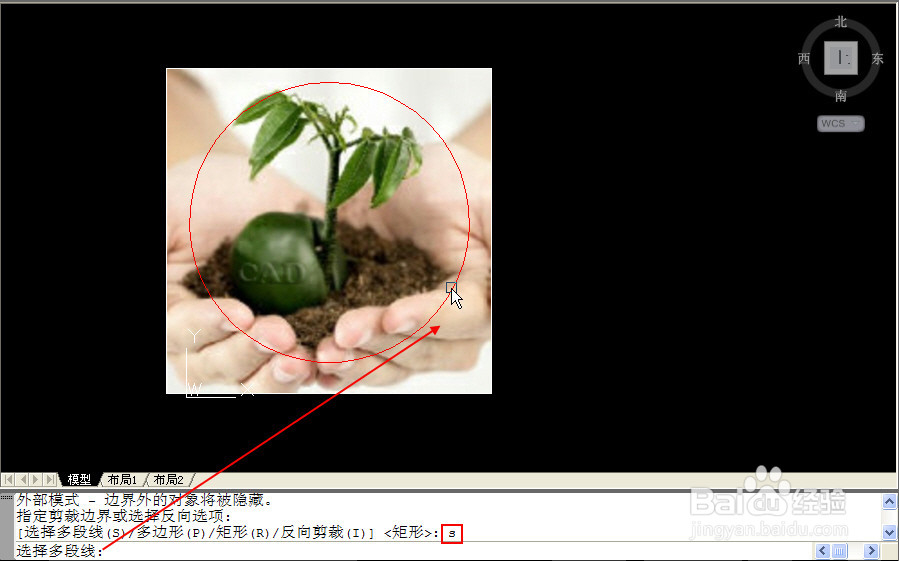

2、在菜单或工具面板中选择裁剪图像或输入IMAGECLIP命令，回车，根据提示单击选择光栅图像后回车，出现参数提示时直接回车采用默认选项：新建边界。输入S，回车，出现选择多段线提示时，单击图中用作裁剪编辑的圆，如下图所示。

3、选择了圆后会发现没有任何效果，命令行会继续提示请选择多段线。因为圆不是多段线，无法作为裁剪边界。而用PE编辑多段线命令也无法将圆转换为多段线，如果用多段线画一个圆，也无法完成修剪，多段线包含圆弧段或直线段的时候，圆弧段也会被忽略，如下图所示。

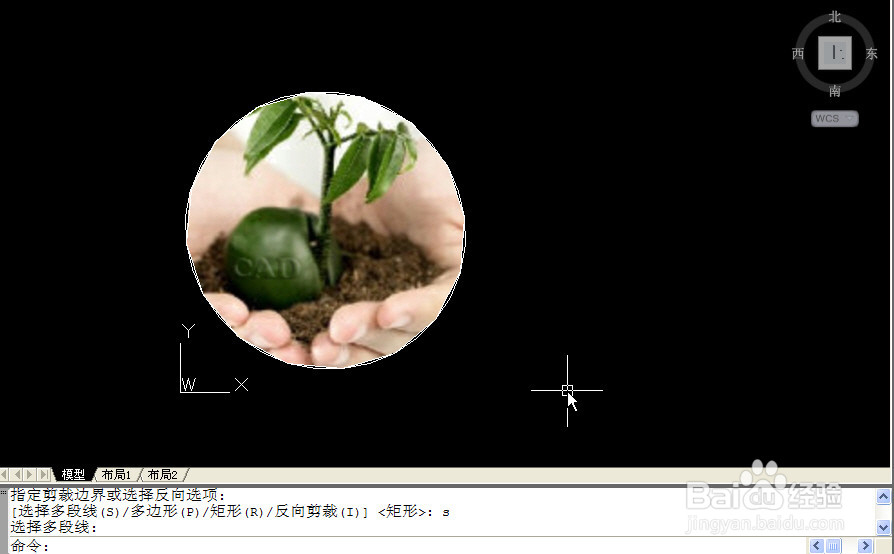

4、我们只能借助椭圆，而且要画出来的椭圆是多段线。输入PELLIPSE，回车，输入1，回车，设置画出的椭圆为多段线。执行椭圆（ELLIPSE）命令,用椭圆绘制一个裁剪编辑，执行IMAGECLIP命令，重复上面的操作，完成光栅图像的裁剪。

5、光栅图像裁剪的其他选项与XCLIP基本相同，此处不在详细介绍了。需要记住的是光栅图像的裁剪不支持圆和弧，用多段线椭圆可以裁剪，但也可以明显看到边界也呈多边形。

布局视口的裁剪（VPCLIP）

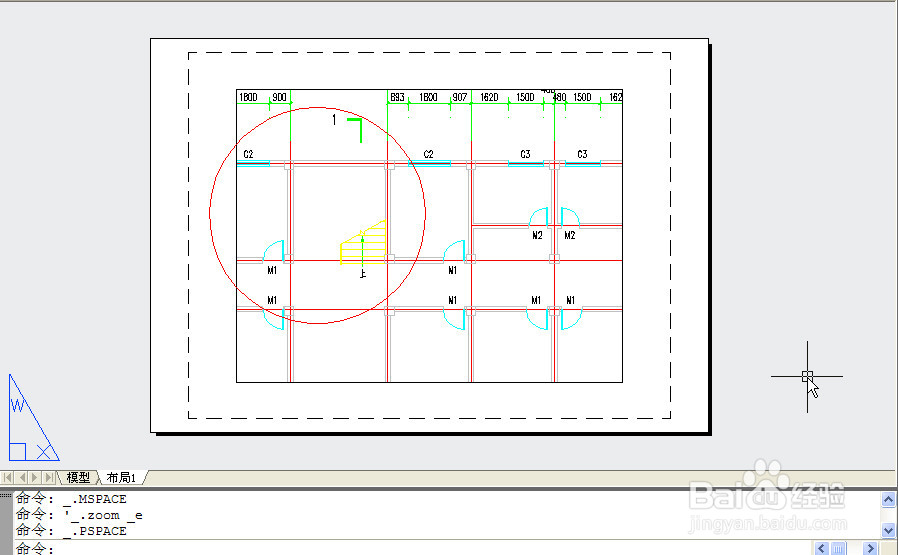

1、有时我们需要在布局空间建立不规则形状的视口，例如L形、圆形等，我们同样可以用绘制好的边界进行裁剪。打开一张有图形的图纸，切换到布局空间，在图纸空间会内绘制一个圆作为裁剪边界，如下图所示。

2、从菜单或工具面板执行视口裁剪命令或直接输入VPCLIP后回车，根据提示选择要裁剪的视口，如下图所示。

3、命令行会提示选择裁剪对象或手动绘制多边形，此时可直接拾取边界，如果事先未绘制编辑，可回车后直接在图中绘制多边形边界。直接单击圆，即可完成视口的裁剪，如下图所示。

裁剪的总命令CLIP

1、对于习惯命令行输入的用户，XCLIP可以直接输入XC，图像和视口裁剪的命令太长了，而且还要记三个命令，太麻烦了，因此在高版眺螗熨膣本CAD中再保留原有命令的基础上，将这几个命令合并成了CLIP。如果你的版本支持CLIP，以后只用记这一个命令了。当我们执行CLIP命令并选择被裁剪对象后，软件会自动判断，然后弹出针对选定对象可支持的选项。比如我们选择一个视口，就会自动调用VPCLIP的选项，如下图所示。

裁剪边框显示的设置

1、正常裁剪后都会显示一条边框线，我们可以通过设置控制边框线的显示和打印。由于之前有很多裁剪命令，因此就有很多对应的边框设置的命令，比如XCLIPFRAME\IMAGEFRAME，以及针对PDF概嗤先眚\DWF\DGN等参考底图的边框显示的设置的变量，这些变量也被合并成了FRAME变量，也就是说FRAME可以控制其余这些变量。显示和不显示光栅图像边框的效果如图所示。

2、FRAME用于控制图像和参考底图的边框、参照裁观麾搜筢剪边界如何显示，可以设置成0、1、2、3。如果FRAME变量变了，IMAGEFRAME、 DWFFRAM呶蓟鹭毵E、 PDFFRAME、 DGNFRAME和 XCLIPFRAME的设置将跟随变化。0 不显示也不打印边框，当选择或预览对象时会临时显示。1 显示和打印边框。2 显示但不打印边框。3 各种对象边框的设置可以不同，保留针对不同对象变量的设置。XCLIPFRAME、IMAGEFRAME等这些变量只能设置为0、1、2

3、需要注意的是，如果自己绘制了多段线作为裁剪边界，裁剪后这些多段线仍然会显示，如果想不显示边界，首先要将这些线删除。视口边界无法用变量控制，只能选择视口，将视口放到一个不打印的图层(如depoints)上。
