牛头刨床的升级一法

1、关掉空气开关和刨床总电源开关。

2、用十字螺丝刀把刨床的操作开关面板卸下来，注意看清接头有无段端。

3、把6V指示灯和6V供电线拆下，让面板上指示灯的12MM孔露出备用。

4、将双芯电缆一头从指示灯孔穿过并剥头。

5、把刨床的停止按钮开关的两根中的一根拆下。

6、把从指示灯孔穿过来的电缆中一根接在刚拆线的开关接线桩上。

7、这时候把从开关上拆的那根线和双芯电缆剩下的那根线连接好，再用绝缘胶带包好。

8、盖好面板盖，并上螺丝。

9、把双芯电缆的另一头剥线备用。

10、拿出带开关的磁铁，再把YBLX-X2开关座放在磁铁座上定好位置，钻孔并安好两只M4的螺丝固定好开关座。

11、把YBLX-X2开关装在开关座上。

12、用万用表测出这只行程开关的长闭触点，作好记号。

13、将双芯电缆的两根线头接在行程开关的两长闭触接线螺丝上。

14、把带双芯电缆的行程放在平台上，不能让物体靠住开关的机械触头。

15、确认无误，打开空气开关和刨床电源开关。

16、按下启动开关，正常运转。

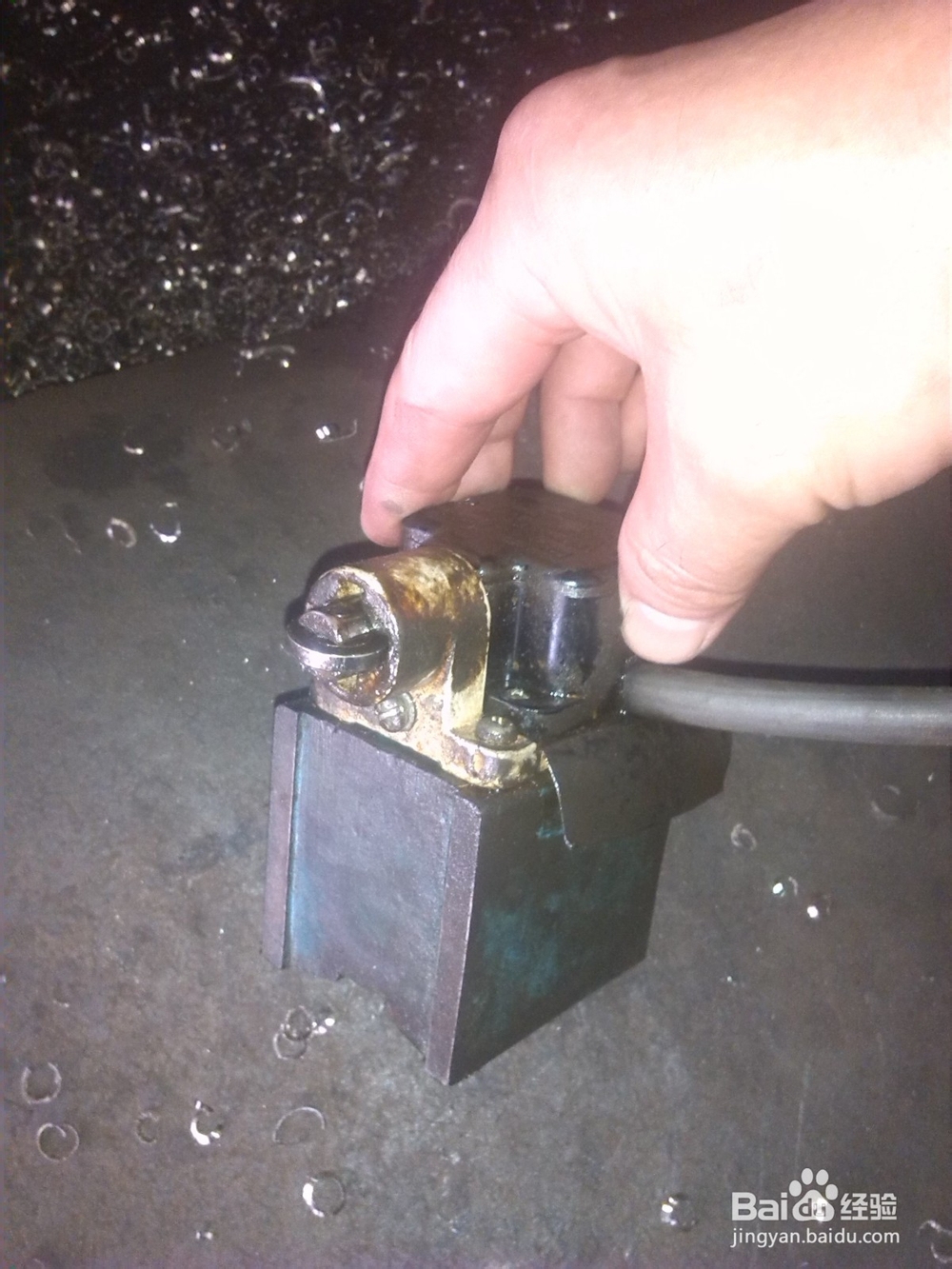

17、在正常运转的时候，用手按下行程开关的机械触头，刨床停止。

18、组装成功。

19、再次启动刨床，让它正常运转。用直尺量出工件从开始到结束所运行的距离。

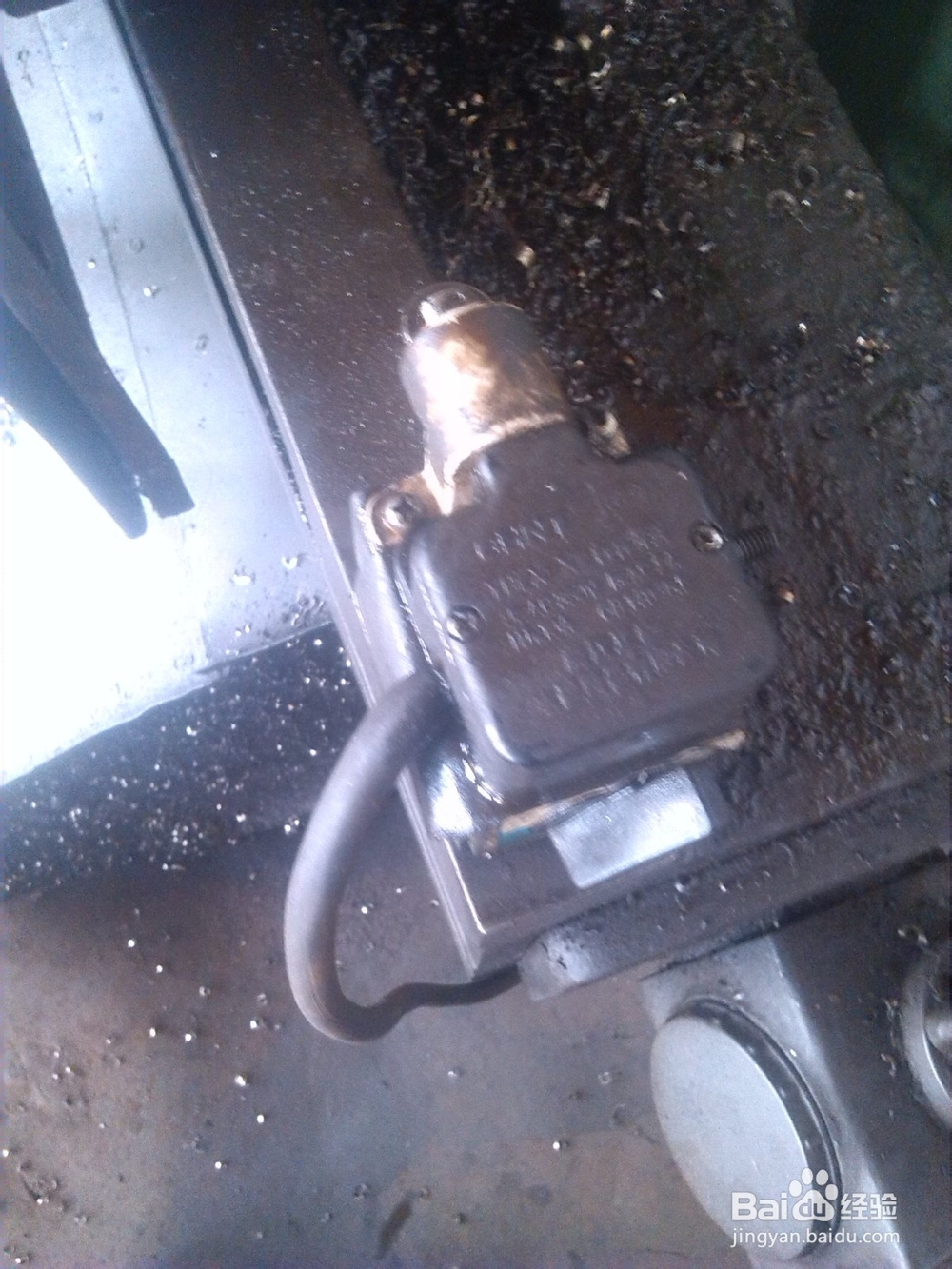

20、这时把上面量的距离画在导轨上，再把带磁铁的行程开关装在这个点上。

21、当工件在导轨的运动下来到行程开关处，一个移动的点将行程开关的机械触头顶下，机器就停止。
