cad中如何裁剪块

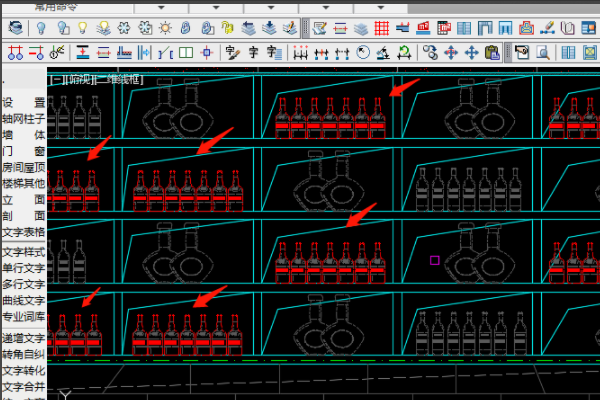

1、如图我们要对酒瓶烂瘀佐栾这个块进行修改。

2、那我们就在命令行输入Refedit（进入块编辑）按空格键，接着命令行会提示“选择参照”，同时十字光标会变成矩形。

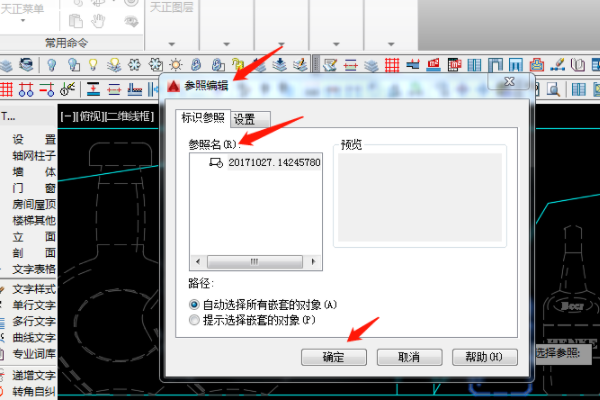

3、我们用矩形光标选中要修改的酒瓶块，系统会弹出块参照编辑对话框（这里需要注意一个问题，如果要修改的块没有含另外的块，参照名中只会显示一个块名，那直接按确定就行了，如果要修改块还含有其它的块，那我们要在参照名中选择真正要修改的块，再按确定）。

4、按确定后，CAD模形界面就进入块编辑界面，在整个界面内，除选中的块外，其它相同的块都会被隐藏，同时，与修改块不相干的东西都会变暗并且锁定无法编辑（也就是说，除了选中的块可以编辑外，其它的东西都不能编辑）。这样修改块好处多多，有整个图形做参照。

5、对块修改完之后，再在命令行中输入Refclose(关闭块编辑）空格键，便进入了CAD模形界面，到此时，块修改就完成。
