CAD怎么快速添加散水

1、散水绘制的基础，就是要有外墙体或者柱网之类的构件，因此在绘制散水前，我们需要先将建筑的整体墙体绘制完毕。

2、完成墙体绘制可以添加散水后，我们就可以在天正cad左侧工具栏中，点击楼梯其他，在菜单的下方，即可看到散水选项。

3、系统会自动弹出散水的设置窗口，在窗口中，我们可以设置散水的宽度，同时还要设置室内外高差，也就是散水的高度。

4、完成设置后，我们就可以直接框选我们的建筑，系统会根据墙线排布，自动锁定外墙，选中目标后按下空格键确定。

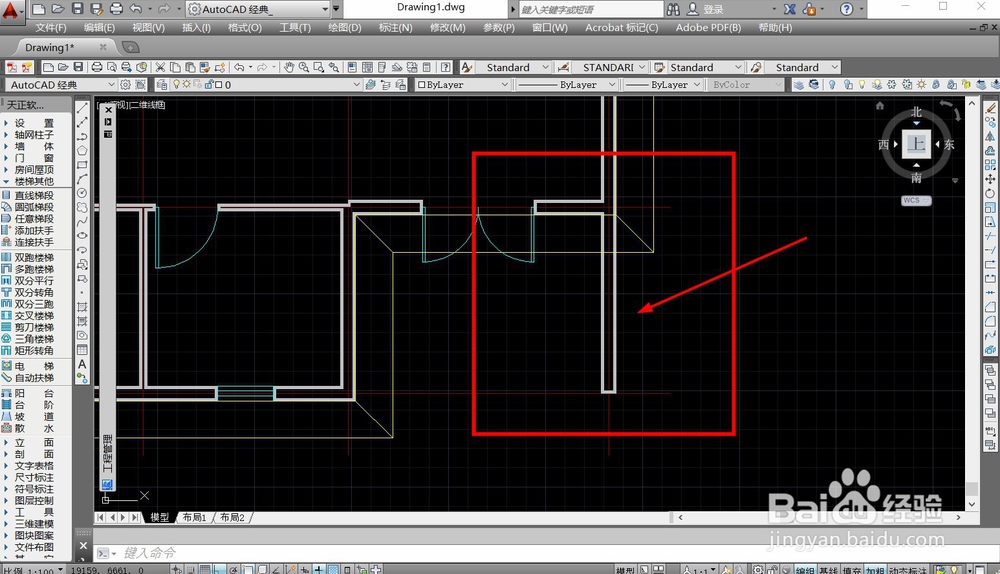

5、完成命令确定后，系统就会自咿蛙匆盗动在外墙的外侧形成对应的散水线条，散水会直接绕外墙进行排布，如果和主入口之类有冲突，需要自行调整。

6、在建筑外墙中，单纯的墙壁不会被散水选中，只有完成闭合的墙体才会被系统认定生成散水，因此挡风墙之类的设计，不会出现散水。

7、系统自动生成的散水线条全部为一个整体，因此后期很容易操作。直接点击散水的任意线条，即可选中全部散水。
