滑动变阻器的正确连接方法

2025-03-23 04:59:42

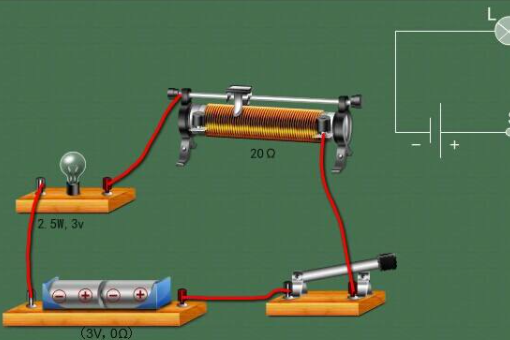

滑动变阻器的正确连接方法如下图:

解析:限流式接法,这种接法中滑动变阻器只有一部分接入电路,另一部分,被短路,其中接入电路的是露出部分(即电流流过的部分),滑动变阻器接入电路的阻值与露出部分同增同减。实物连接时只需接一上一下两个接线柱。

滑动变阻器接法的选择原则

1、要求被测电阻两端的电压从零开始,必须选择分压式接法。

2、提供的实验仪器中,电表量程太小或电阻的最大允许电流太小,则应选择分压接法。

3、若变阻器的最大电阻远小于测量电路的电阻,即 R变<R测 ,应选择分压接法。

4、R变与R测相近,分压、限流都可以时,考虑到限流时能耗小,应选择限流接法。
