SWIM接口STM8单片机ST-LINK在线烧录调试Debug

1、受页面大小限制没有ST Visual Develop，请参看如下引用：STM8单片机开发环境STVD编译C语言破解下载安装

2、把ST-LINK插入电脑USB口，另一端对应连上单片机最小系统（VCC,SWIM,RESETR,GND）

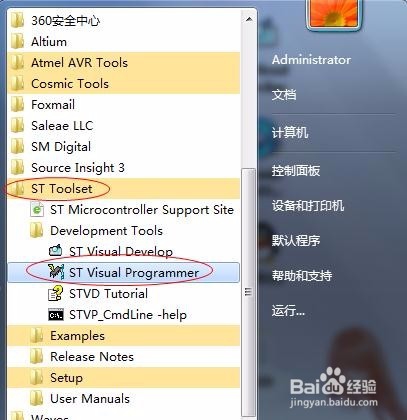

3、打开ST Visual Programmer

4、选择ST-LINK>USB>SWIM>STM8S003F3，点OK

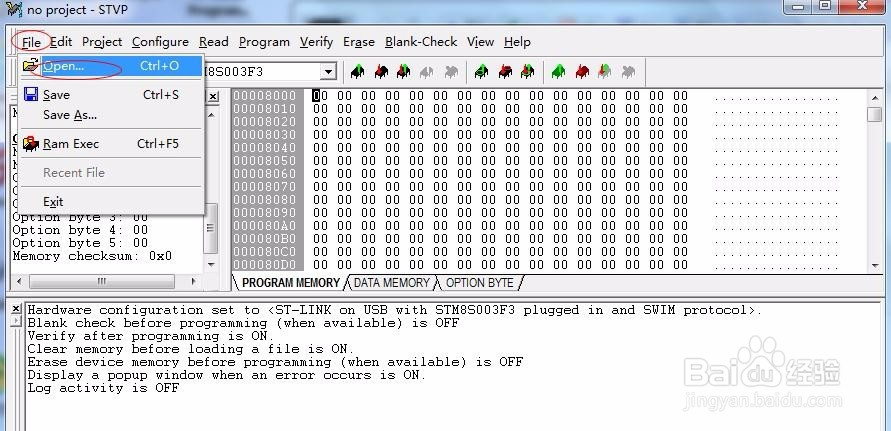

5、打开File>Open

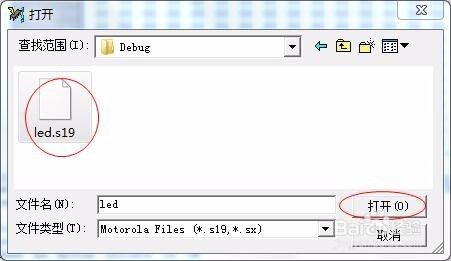

6、选择桌面LED文件夹下Debug文件夹下的led.s19，点打开

7、打开Program>Current tab(快捷键：Ctrl+P)

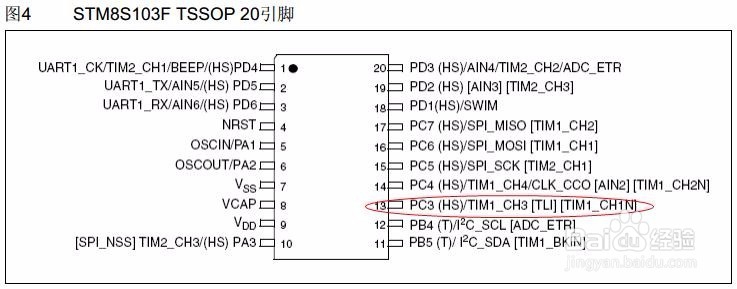

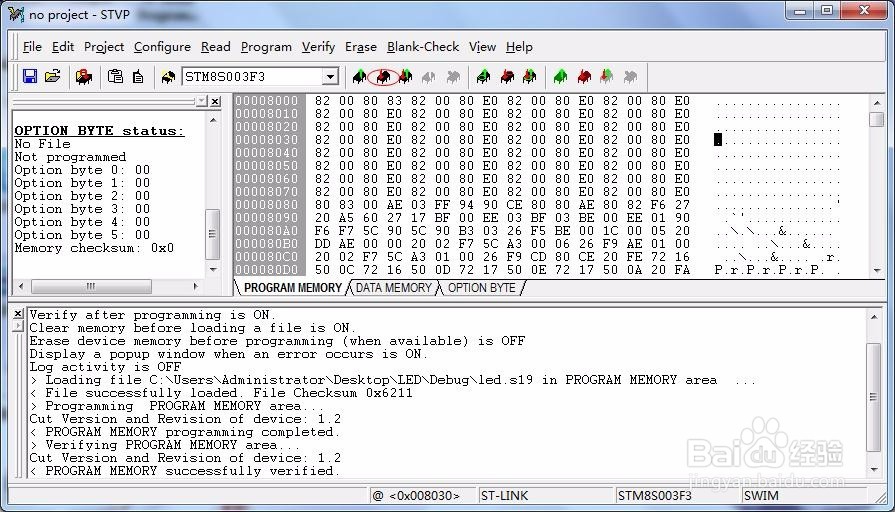

8、走完进度条，下方显示：PROGRA怡觎现喾M MEMORY successfully verified.表明已经烧录成功.可以看到13脚输出低电平，该低电平可以点亮一个LED灯，自此烧录工作已完成，下面介绍在线调试Debug单步运行

9、打开ST Visual Develop

10、打开桌面LED文件夹LED.stw工作空间

11、打开Debug instrument>Target Settings

12、选择Swim ST-Link，点确定

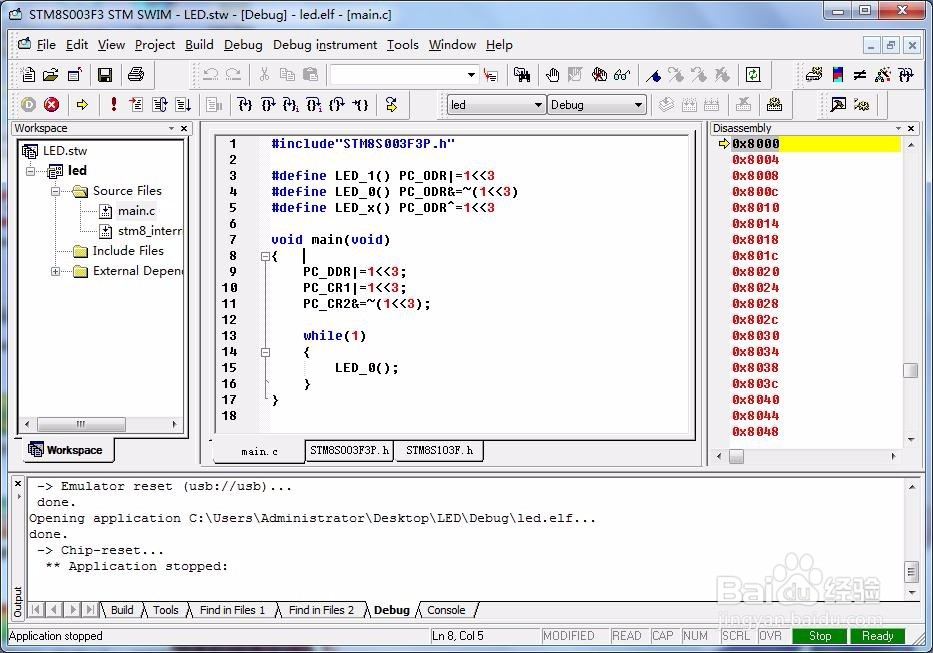

13、点Start Debugging

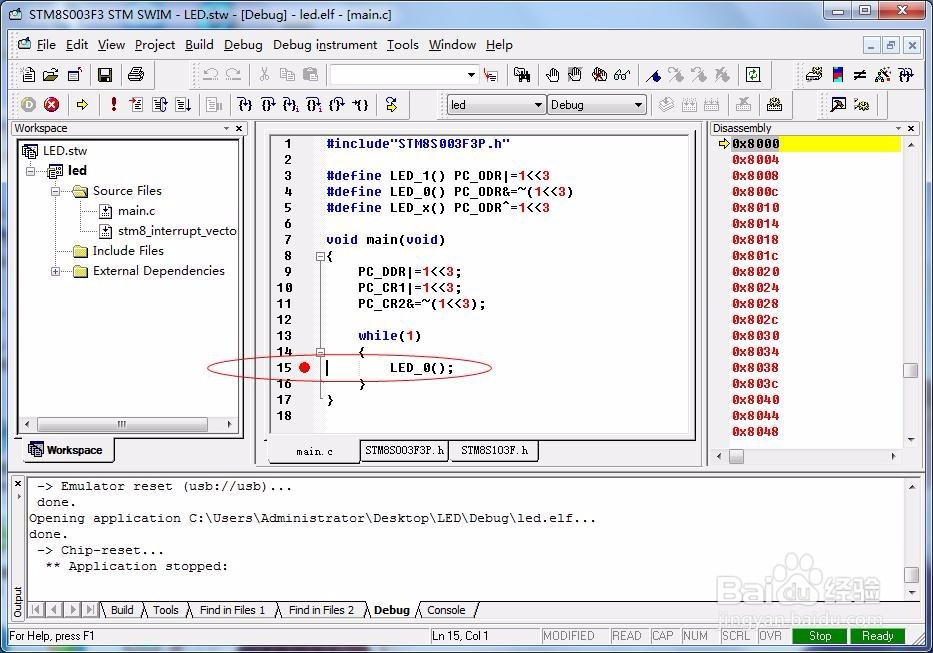

14、设置断点，把鼠标光标点在第15行，按下F9

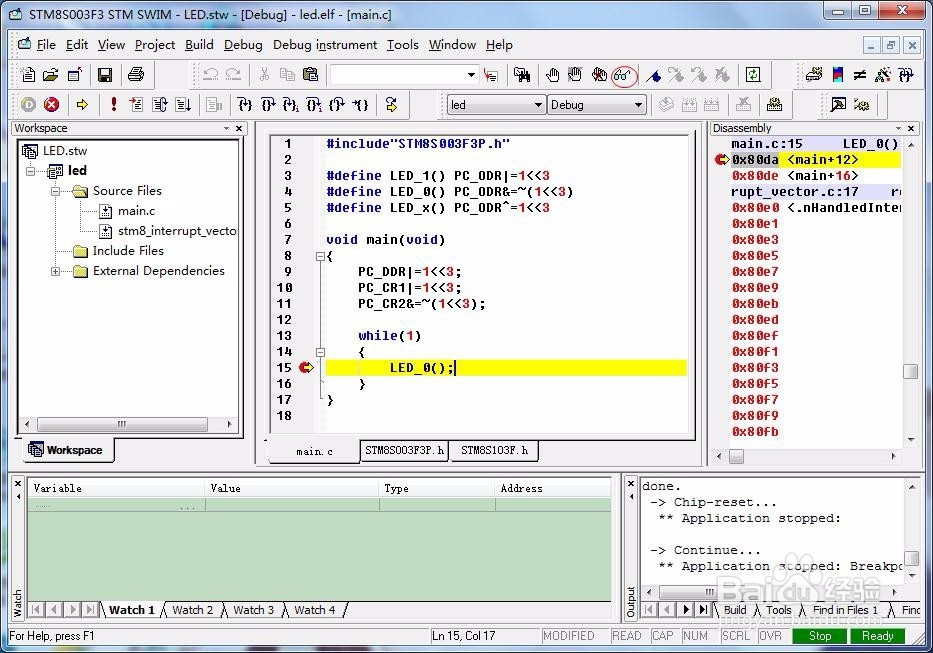

15、全速运行,打开Debug>continue(快捷键F5)或者工具栏红圈位置

16、查看变量值，龅歧仲半打开Edit>QuickWatch（快捷键shift+F9）或者工具栏红圈位置，左键双击Variable下方输入要查看的变量名，这里输入PC_ODR,Value则会实时显示该变量的值。

17、单步运行，打开Debug>Step Into（快捷键F11）或者工具栏红圈位置

18、自此在线调试Debug工作完成，后续我们再接着下一个聊天：STM32开发环境MDK(Keil)C语言破解下载安装，欢迎大家来聊聊!
