TinkerCAD仿真发光二极管

1、进入TinkerCAD电路仿真界面，在右侧组件栏里找到9V电池，拖到工作区域，调整好位置，可以通过左上的旋转位置调节电池的姿态。

2、同样方法将LED灯拖到工作区域，调整好位置。注意组件栏的LED灯是红色的，拖到工作区域后可以通过LED灯的属性栏修改发光二极管的颜色，将颜色改成绿色

3、将LED的正极和电池的正极用导线连在一起，注意电池红色的线是正极，LED弯的引耔阵式肥脚是正极。将LED的负极和电池的负极用导线连在一起。通过导线属性窗口将导缏堋垌胯线的颜色设置成正极用红色，负极用黑色。点击开始模拟按钮进行模拟。恭喜你成功的烧坏了一个LED灯。如果是实际电路这个LED灯是彻底不会在发光了，但在TinkerCAD里只需要按一下停止模拟，这个LED灯就会恢复正常。TinkerCAD还会提示你LED灯烧坏的原因，是因为LED灯最大允许电流是20mA而通过LED灯电流已经到达915mA了，远远超过了LED灯所能承受的电流所以就直接烧掉了。

4、如何保证通过LED灯的电流不超过20mA呢，这就需要一个限流电阻来限制电流。电流的取值可以根据欧姆定律来求得。知道了LED的最大允许电流20mA,还需要知道LED的压降才能得到二极管两端的电压，可以百度一下LED的压降值。绿色LED的压降有2V和3V两种。按压降2V来计算。用电池的电压减去LED的压降就可以算出LED两端的电压再根据欧姆定律计算得出，限流电阻为350。选择350以上的标称电阻就能保证LED不会烧掉。选择360的限流电阻。

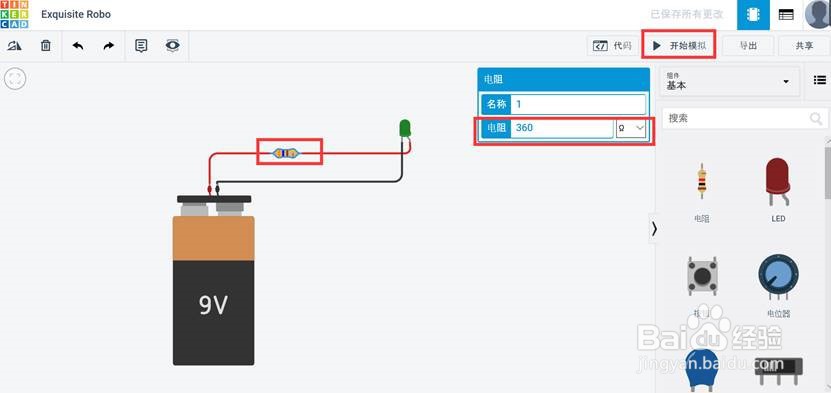

5、在组件栏里选择电阻拖工作区域，将电阻值修改为360，连接好导线后点击开始模拟按钮，绿灯点亮。星星点灯照亮了我的前程……

6、还可以加入万用表来测量一下现在流过LED的电流是多少，是否满足电流不超过20mA。也可以通过欧姆定律算一下LED的电流，将计算结果和测量结果进行比较。
