caxa3D实体如何设计长条形磁铁

1、如下图示，打开caxa3D实体设计软件，新建一设计环境。

2、如下图示，1、点击 拉伸 图标，激活 拉伸 命令，2、看属性栏，点击其中的 新生成一个独立的零件，3、点击 在X-Y平面，然后就能进入草图。

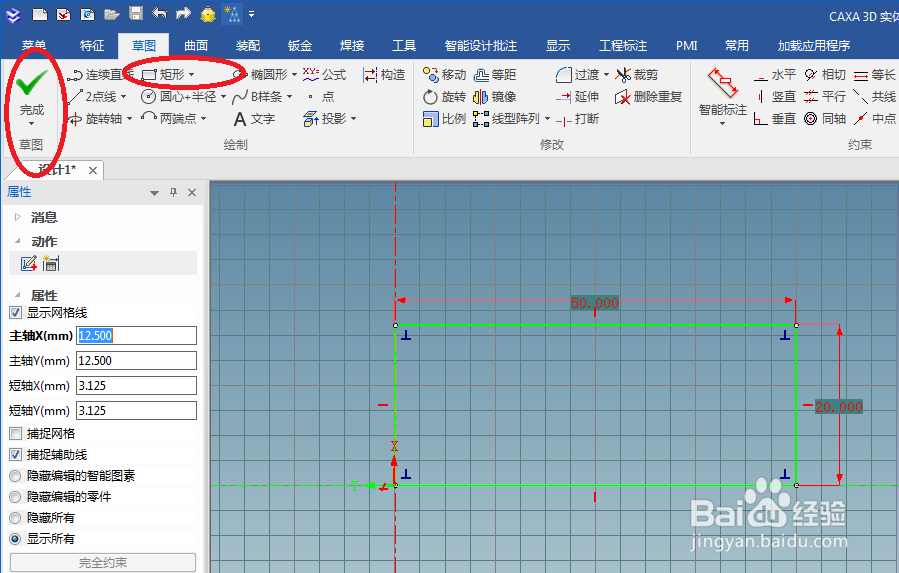

3、如下图示，1、激活 矩形 命令，以坐标骒貉缭塄原点为起点画一个矩形，2、激活 智能标注 命令，根据自己的记忆，估算矩形的长宽，给它标注上，这里我标注的是长50，宽20，你们可以参考下，然后就能点击 完芤晟踔肿成 了。

4、如下图示，设置拉伸高度值为10，点√。

5、如下图示，重复第2、第3步，（关键是第2步中的 新生成一个独立的零件 ，这样一来，整设计环境中就有了两邗锒凳审个零件了。）进入草图，画一个一模一样的矩形，前一个矩形是在纵轴的右边，那么这个矩形就在纵轴的左边，点击 完成。

6、如下图示，又来了，高度不变，设置为10，打√。

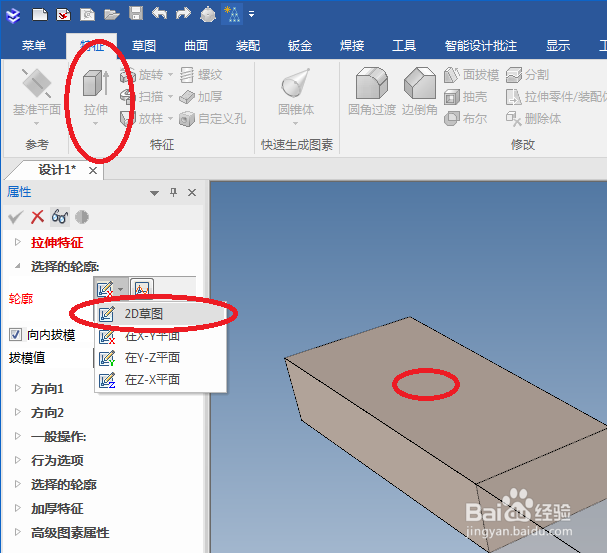

7、如下图示，1、选择一个实体，红色椭圆所在的实体，2、点击 拉伸 图标，3、点击 2D草图，

8、如下图示，几何元素一栏选择平面，坐标原点最好与平面的中点重合，然后打√，进入草图。

9、如下图示，进入草图，创建草图文字，文字内容就一个空心的字母 N，然后手动移动字母N的位置，然后点击 完成 。

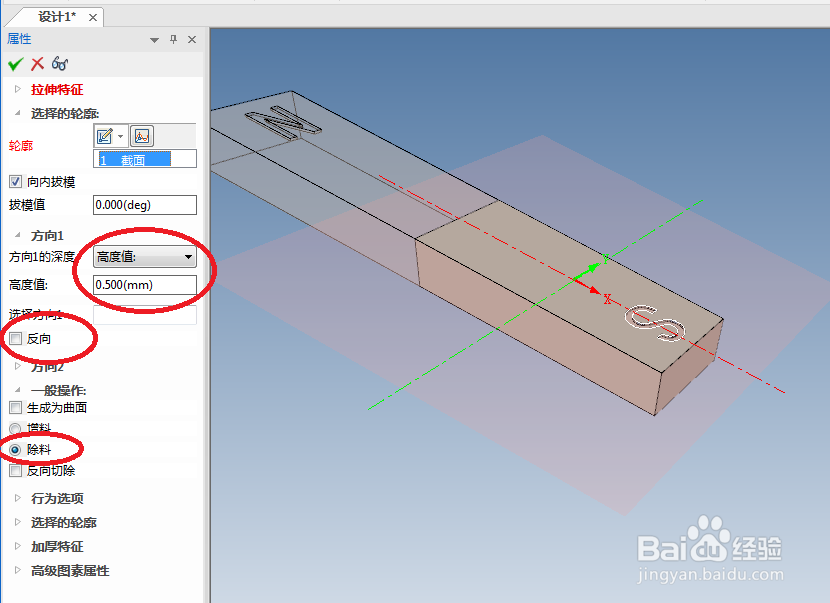

10、如下图示，看着预览效果选择是否 反向，然后设置高度0.5，该增料为除料，最后打√。

11、如下图示，重复第7、第8步操作，不同的是换了一个实体和实体平面，进入草图。

12、如下图示，同样是创建草图文字，不同的是文字内容变成了 S，位置正好与N相对，点击 完成。

13、如下图示，高度不变，除料不变，同样是看着预览效果选择是否反向，打√。

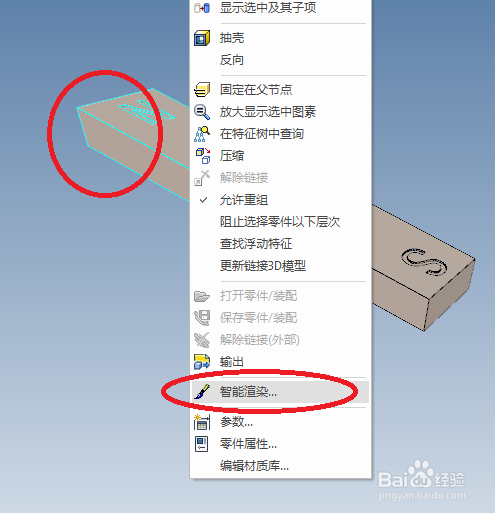

14、如下图示，单击鼠标左键选中一个实体，单击鼠标右键，弹出下拉的，在其中点击 智能渲染。

15、如下图示，智能渲染属性 对话框中设置实体颜色为红色。

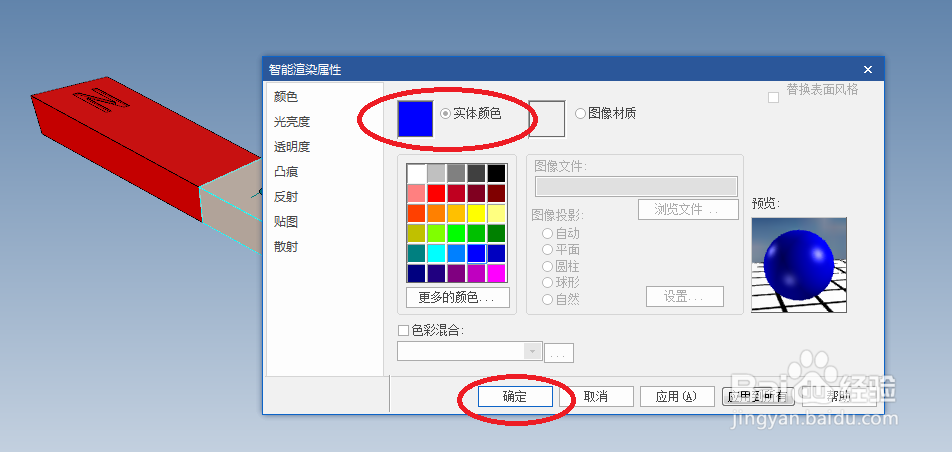

16、如下图示，重复第14、15步操作，将另一个S端的实体指定成蓝色。

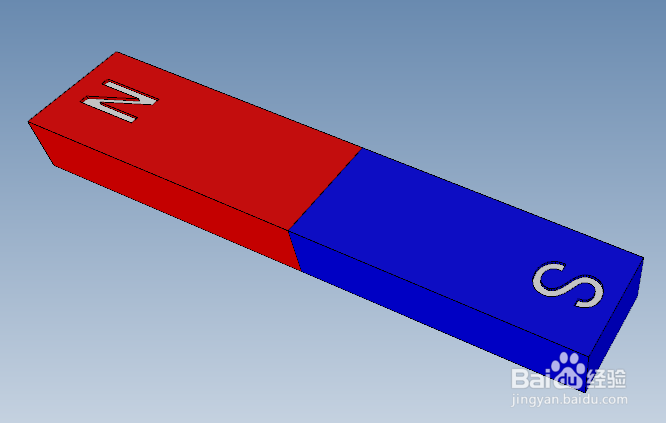

17、如下图示，这里就不用选择整个实体了，要撮劝丛食单独选择字模所在的平面，然后依旧是智能渲染成白色，这两个平面要进行两次智能渲染。————最后完成的作品就是下图所示的样式，一红一蓝南北两极的长条形磁铁。
