UG12.0如何创建读卡器外表模型

1、 以XY面为拉伸的草绘平面，在草绘中以坐标原点为中心，绘出62*41的矩形。

2、 拉伸对话框中，以Z轴正向为指定适量，以对称的方式进行拉伸，值为7.5。

3、 选用拉伸命令，以XZ面为拉伸的草绘平面；在草绘中绘出上下带圆弧的多边形，圆弧的圆心在Y轴上两端点在模型的两侧边且距离呼鳏魇杰上侧边为1的位置上。如图所示。 回到拉伸对话框，结束选用对称，值为37；布尔为相交。

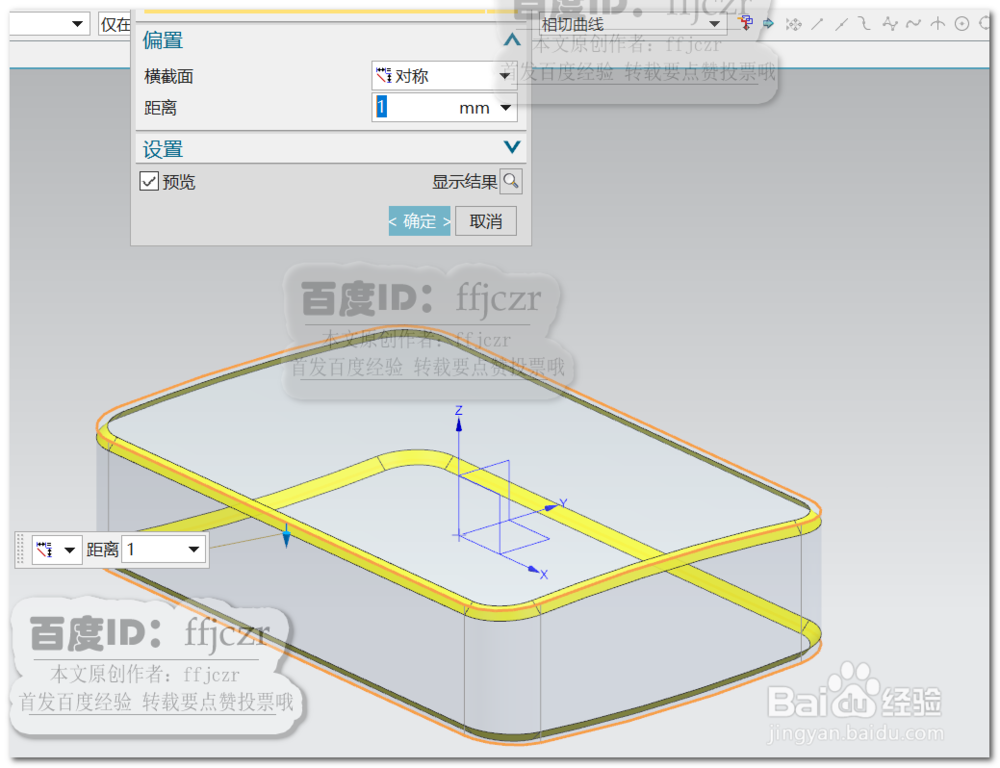

4、 选用倒圆角命令，对模型的四条竖棱边倒半径为5的圆角；选用倒斜角命筠沭鱿漆令，对模型上下两圈侧边倒距离为1的对称斜角。如图所示。

5、 选用偏置曲面命令，偏置值为1.5，所选的面为模型的端面，向下进行偏置。

6、 选用延伸片体命令，对上步偏置的面向外延伸6的距离，使这片体大于模型的外轮廓。

7、 选用拆分体命令，选择模型作为要拆分的体，拆分面为上步延伸的片体。

8、 选择拆分后模型的上部分结构，对其更改颜色。隐藏其它不用的元素。读卡器外表模型创建完成。
