封头垫板的画法

1、首先在前视基准面上绘制椭圆封头截面草图然后生成椭圆封头。

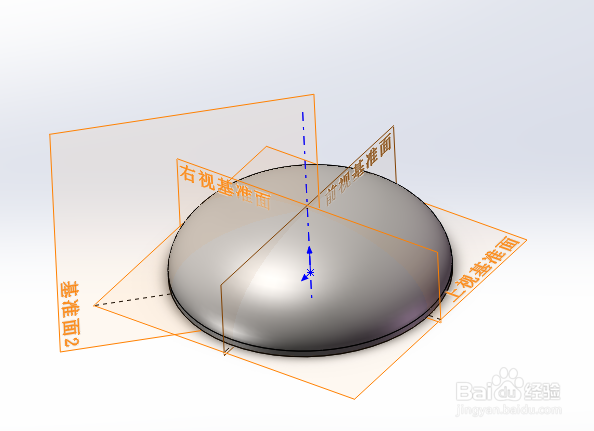

2、建立一个与右视基准面成45°的基准面（角度以后可以调整，如果有四个支腿则可以把角度调整为0°后面阵列出4个）。

3、在刚刚建立的基准面上绘制一条平行于椭圆垂直中心线的构造线。

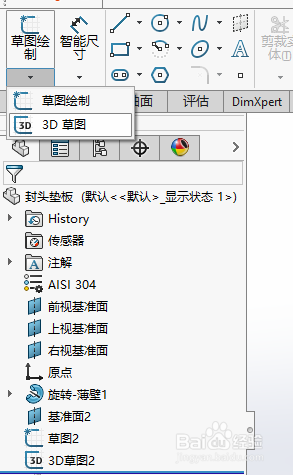

4、点击草图绘制中的3D草图。

5、绘制一个点，将这个点约束到刚在建立的基准平面上以及椭圆面上。

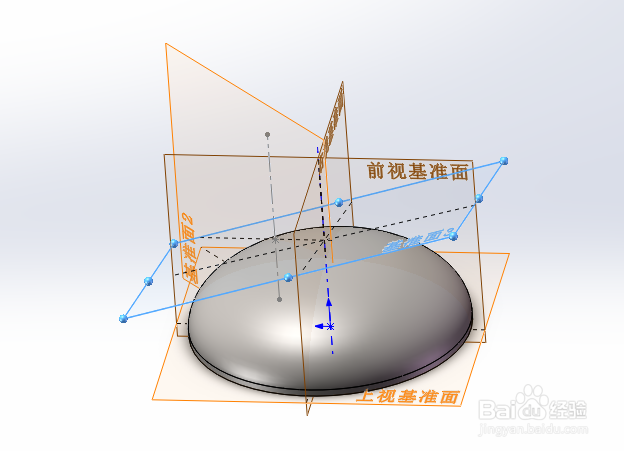

6、添加基准面3，选择椭圆面以及刚刚在3D草图中绘制的点。

7、选择基准面3，点击草图绘制，以在3D草图中绘制的点为圆形绘制一个Φ150的圆。

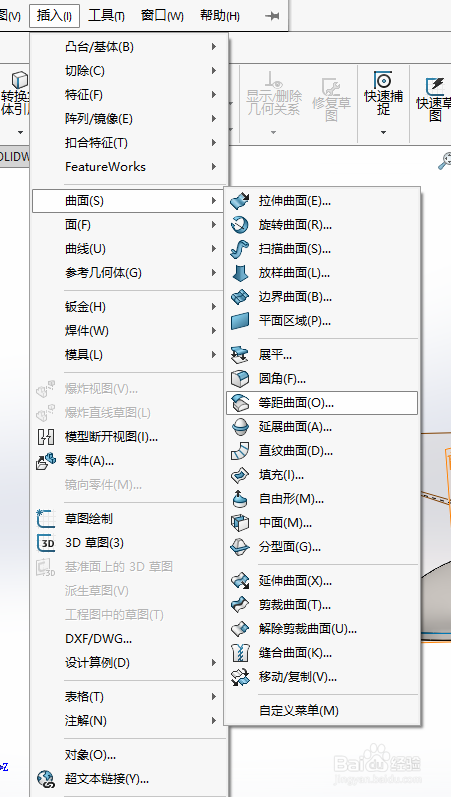

8、选择 插入->曲面->等距曲面，选择椭圆封头的外表面，距离设置为0mm。

9、选择 插入->嵊髭驰亘曲面->裁剪曲面，裁剪工具选择Φ150的圆，曲面选择刚刚等距出来的曲面，选项选择移除选择。

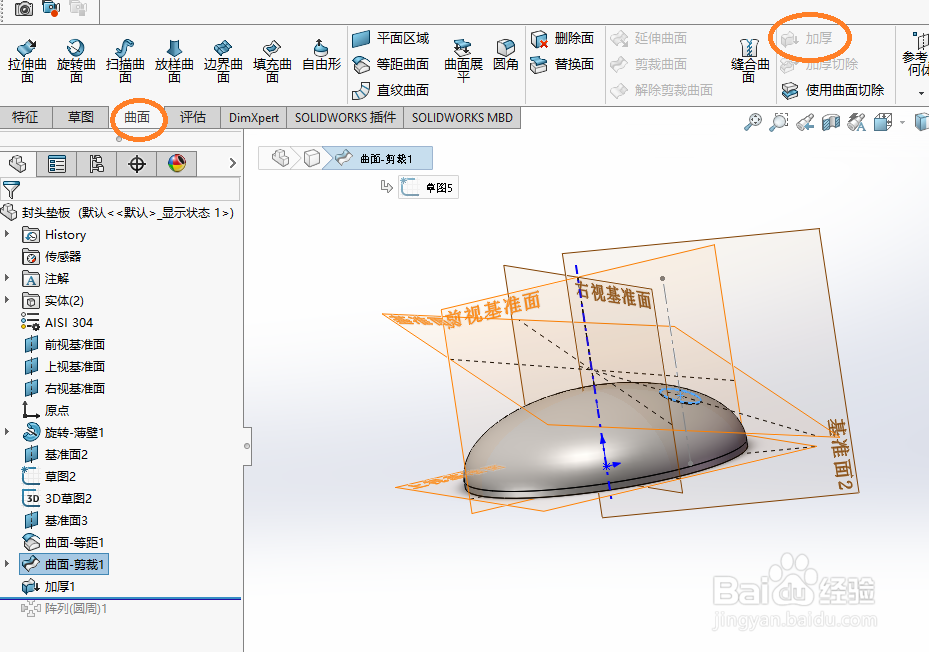

10、选择 刚刚裁剪出来的曲面，执行曲面中的加厚命令生成一个需要的垫板。

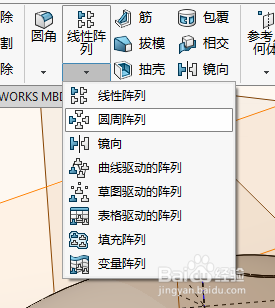

11、选择 刚刚生成的垫板，执行圆周阵列命令，中心线选择椭圆的垂直中心线。
