proe如何拉伸曲面

1、启动proe软件，在proe界面中点击新建文件图标，新建一个proe实体文件。

2、在proe软件界面，右侧的图标工具栏中点击拉伸图标，启动拉伸特征创建。

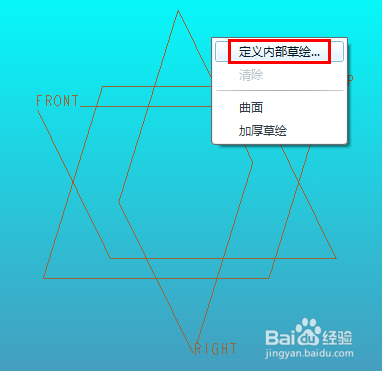

3、拉伸特征操控板点击“放置”——“定义...”，或者模型显示区，按住右键，快捷菜单中点击“定义内部草绘...”，由上面两种方法都可以进入草绘平面的选择。

4、在模型显示区选择front基准平面作为草绘平面，接受其余默认点击“草绘”进入草绘环境。

5、在proe草绘环境中绘制草绘轮廓，双击尺寸修改数值，回车确认。

6、完成后退出草绘环境，默认proe拉伸实体，草绘平面法向单侧拉伸。

7、在特征操控板中将实体切换为曲面，这样拉伸的就是曲面了，由草绘平面法向单侧拉伸。

8、可以点击模型显示区中的黄色箭头或者特征操控板中的箭头图标，来实现答牧驼揎反向拉伸，曲面就会拉伸到草绘平面的另一侧。

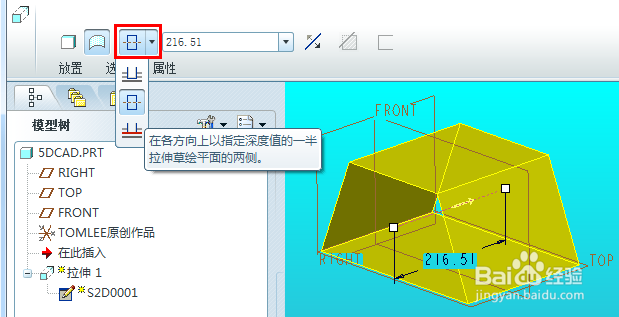

9、还可以将特征操控板中的深度选项选为“对称”，这样拉伸的曲面在草绘平面两侧定义相等深度。

10、深度数值可以在特征操控板中定义，也可以在模型显示区中双击尺寸修改。

11、在拉伸特征操控板中，选项页面下，还可以选择定义深度侧1和侧2为两个不同尺寸，实现草驻账答峰绘平面两侧拉伸不同的深度。

12、拉伸曲面的选项中还多一个选项，勾选“封闭端”可以得到一个封闭的拉伸面组。
