电子工程师经验谈之五--LC滤波器

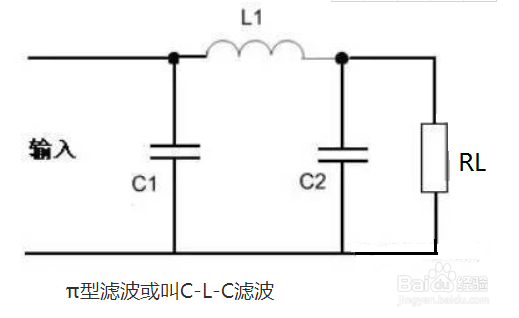

1、LC滤波器适用于高频信号的滤波，它是由电感L和电容C组成，纛独编竿由于感抗随着频率的增加而增加，容抗随着频率的增加而减小，因此低通LC滤波器的串臂接电感，并臂接电容，高通滤波器的L、C位置与之相反，通常LC滤波器有两类，一种是定K式LC滤波器，另一种是m推演式滤波器。

2、K式滤波器串臂阻抗Z1和并臂阻抗Z2的乘积是一个不随频率筐毙险裆变化的常数K²，由于K的量纲为电阻，所以又写成K²=R²Z1*Z2,共包含4种（低通、高通、带通、带阻），K式滤波器主要存在两个缺点：1.在通带内影响阻抗Zc随着频率变化较大，从而做成阻抗匹配上的困难，2，截止频率的滤波特性不够陡直。要克服这些缺陷，就要采用m式滤波器或者m式和K式组合成的混合滤波器。

3、其实，m式滤波器是从K式演变过来的，如图一，在K式的滤波器中串入一个与串臂同性质的电抗，促使在它的截止频率附近出现谐振频率，由于谐振点衰减量趋于无限大，因而使截止频率上的滤波特性陡直上升，由图a K式T型滤波器演变成图b的滤波器，称为T型串联m使滤波器。
