SW 2018如何修改放样的约束条件为垂直于轮廓

2025-04-25 07:41:59

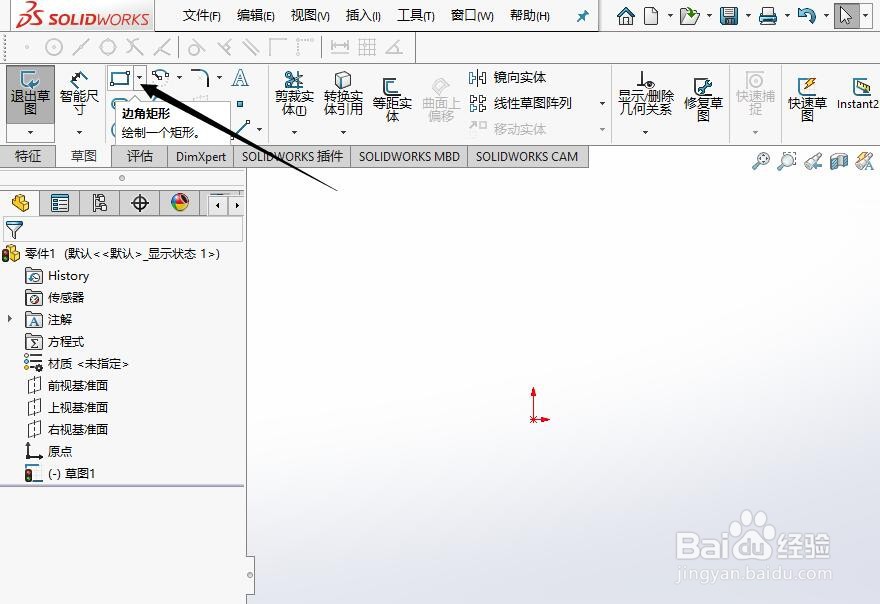

1、首先，选择矩形工具绘制一个矩形草图

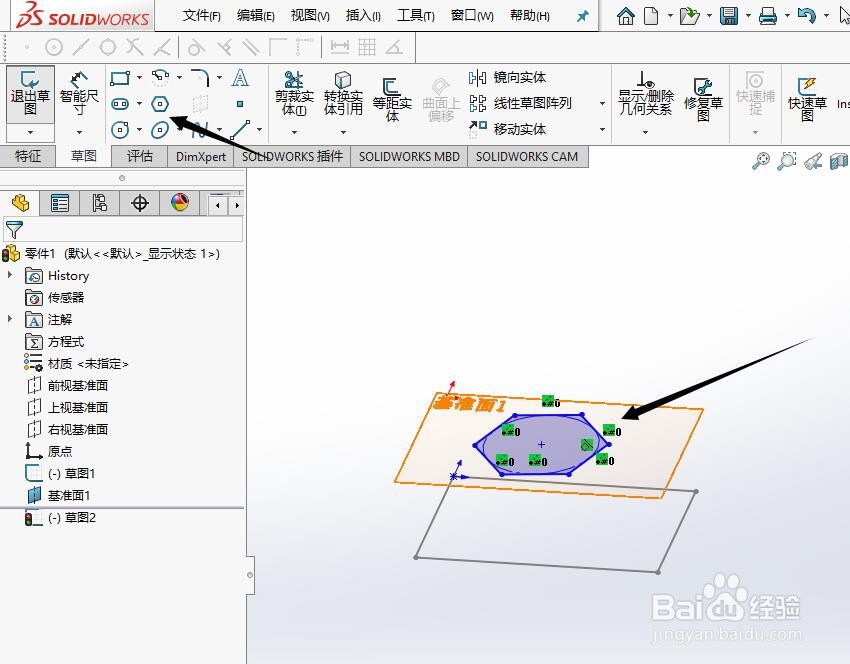

2、其次，插入一个平行于草图平面的参考基准面，在参考面上绘制一个六边形

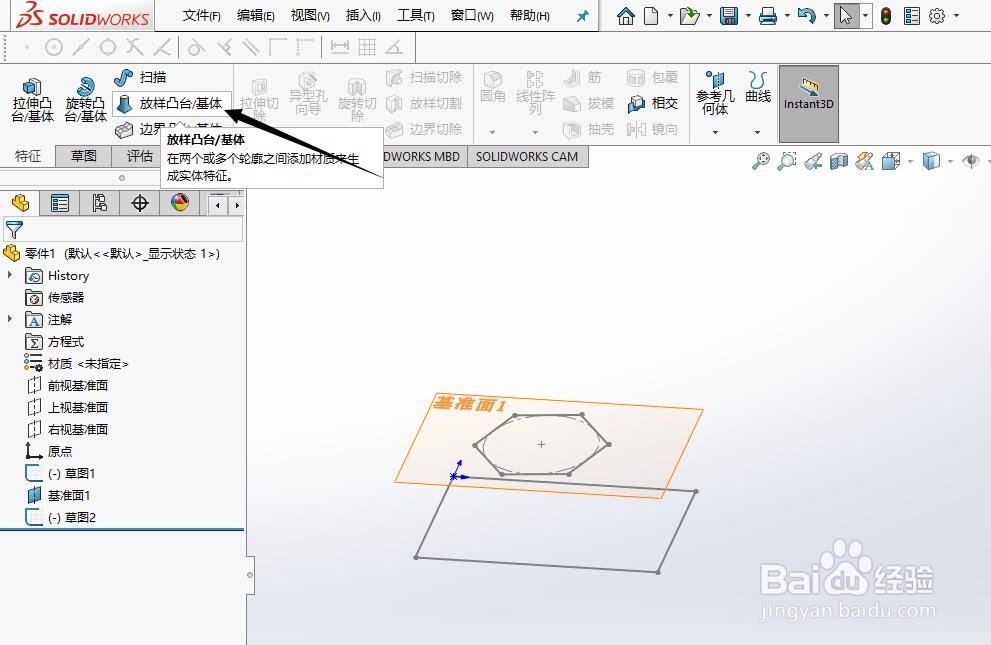

3、之后，选择“放样凸台/基体”命令，选择放样的轮廓面

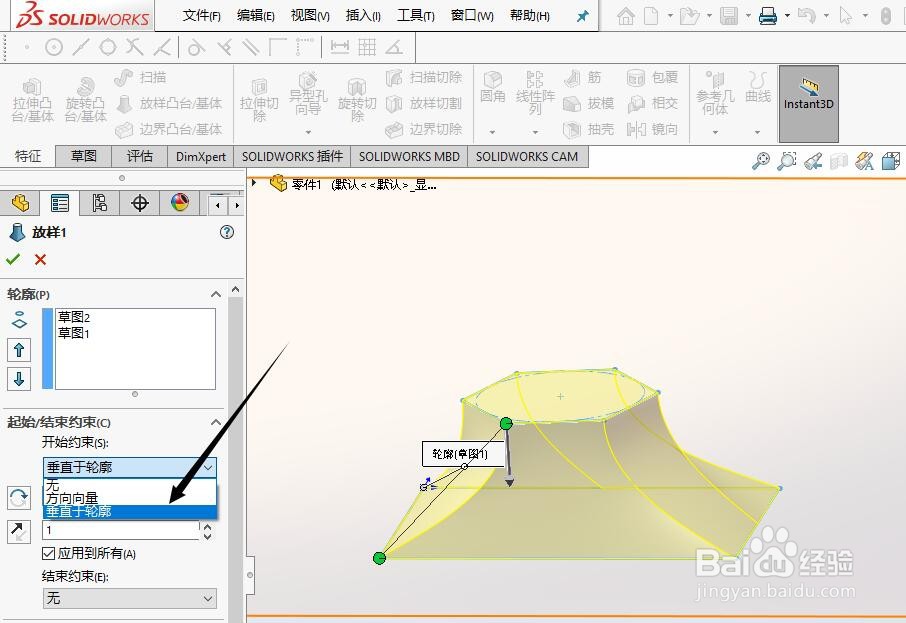

4、最后，在约束条件的下拉选框中选择“垂直于轮廓”即可
