在CAD中指定引线角度为45度的操作步骤

2025-04-17 20:16:04

1、打开文件。

2、执行【标注】/【多重引线】命令，如下图所示

3、在命令行中输入“S”选择“设置”选项，并按【Enter】键确认，如下图所示

4、系统弹出【引线设置】对话框，如下图所示

5、切换至“引线和箭头”选项，在“角度约束”中选择合适的45度，单击【确定】按钮，如下图所示

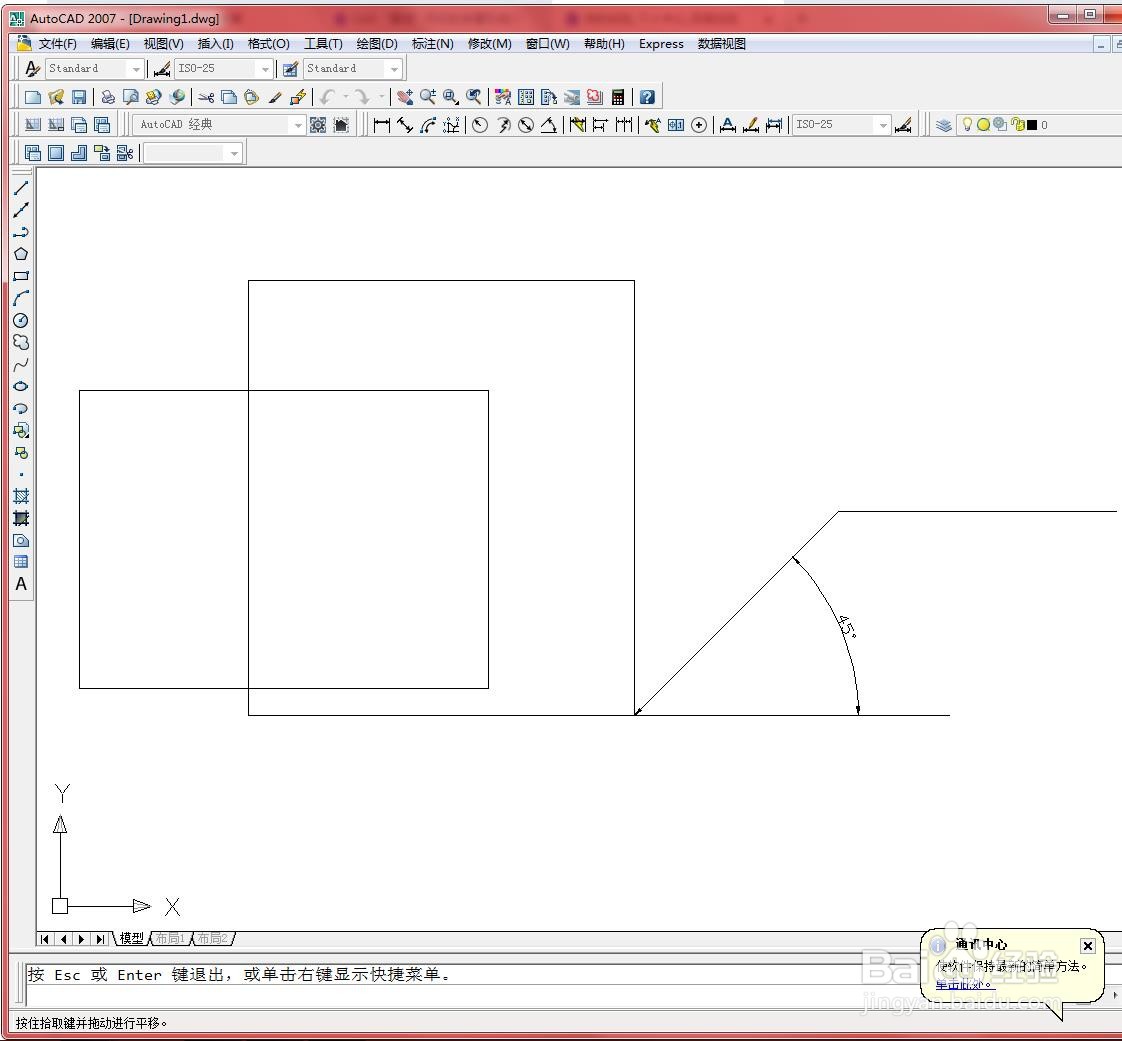

6、然后在绘图区域中指定标注点，如下图所示

7、结果如下图所示
