暗装暖气片管路布置三种方式

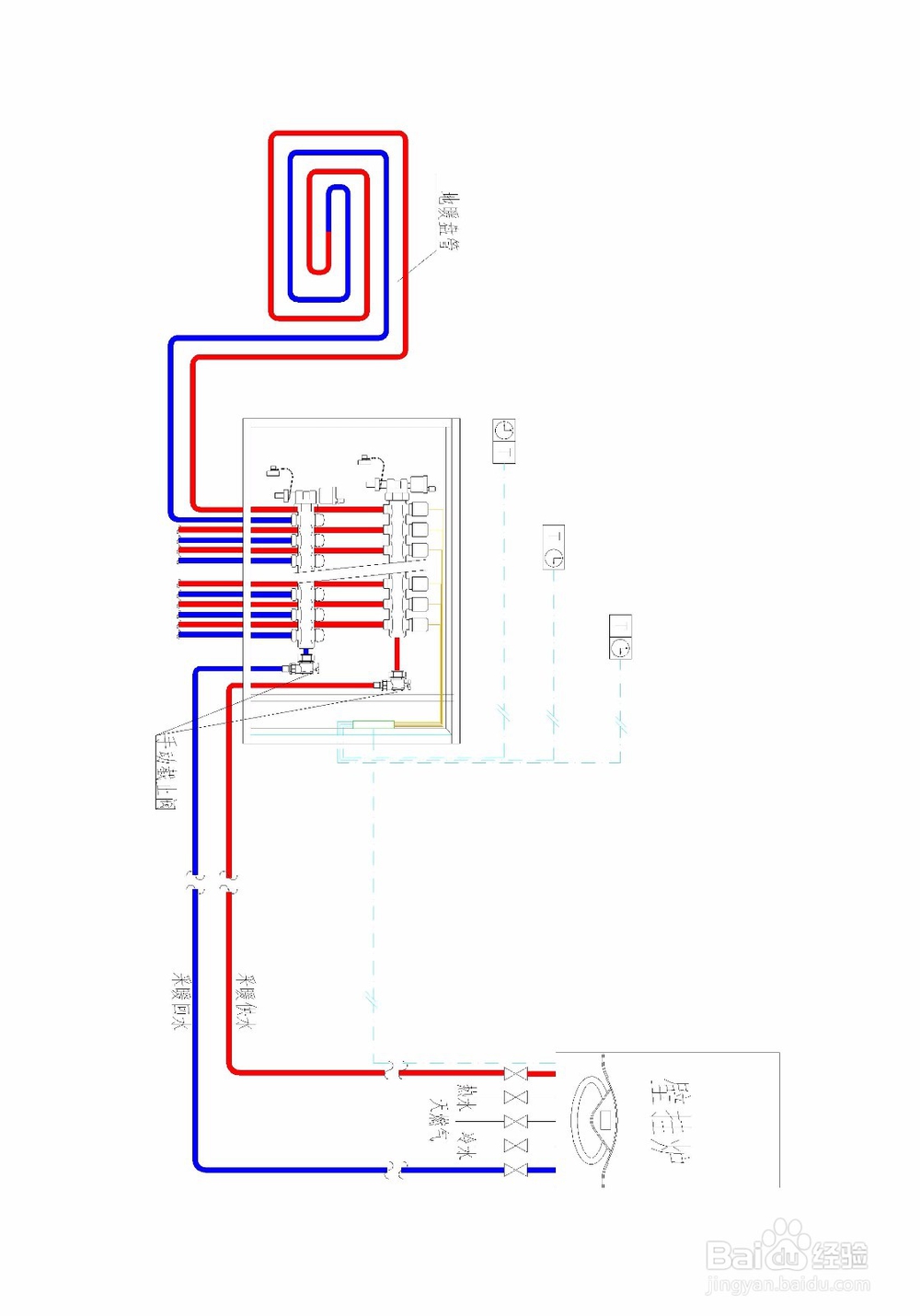

1、“章鱼式”顾名思义，接管方式倦虺赳式形状似章鱼，故此得名。其优点是：1）接头少，甚至可以做到无接头；2）安装简单。其缺点是：1）分集水器到每组暖气片管道长短不一，管道越长，水道阻力越大，因此距离暖气片越远的暖气片热得慢甚至不热；2）分集水器出来多根管道，暖气片供水温度在80℃左右，必然会导致地面温度过高，从而影响地面砖或者地板，地暖之所以用分集水器，是因为供水温度在55-60℃，对地面材料无影响；3）锅炉到分集水器管道在下墙转弯处可能会存在弯头，如果不能处理好，同样漏水。地暖和暖气片布管“章鱼式”见下图所示。

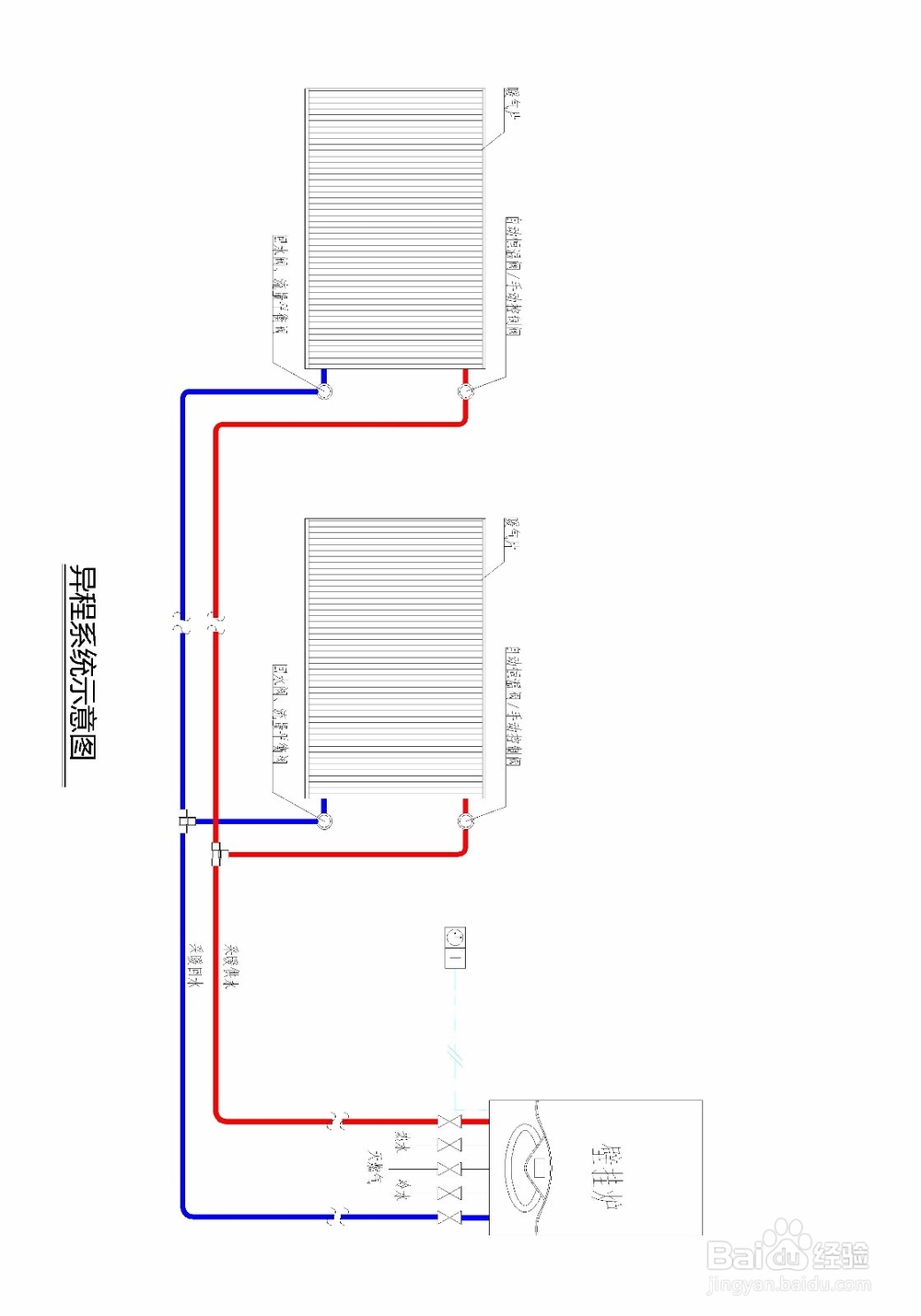

2、双管并联异程式。这种方式优点是不用分集水器，缺点是锅炉到暖气片管道长短不一，水道阻力不一致，所以只适合两种情况：1）暗装暖气片数量小于等于5组；2）明装暖气片。

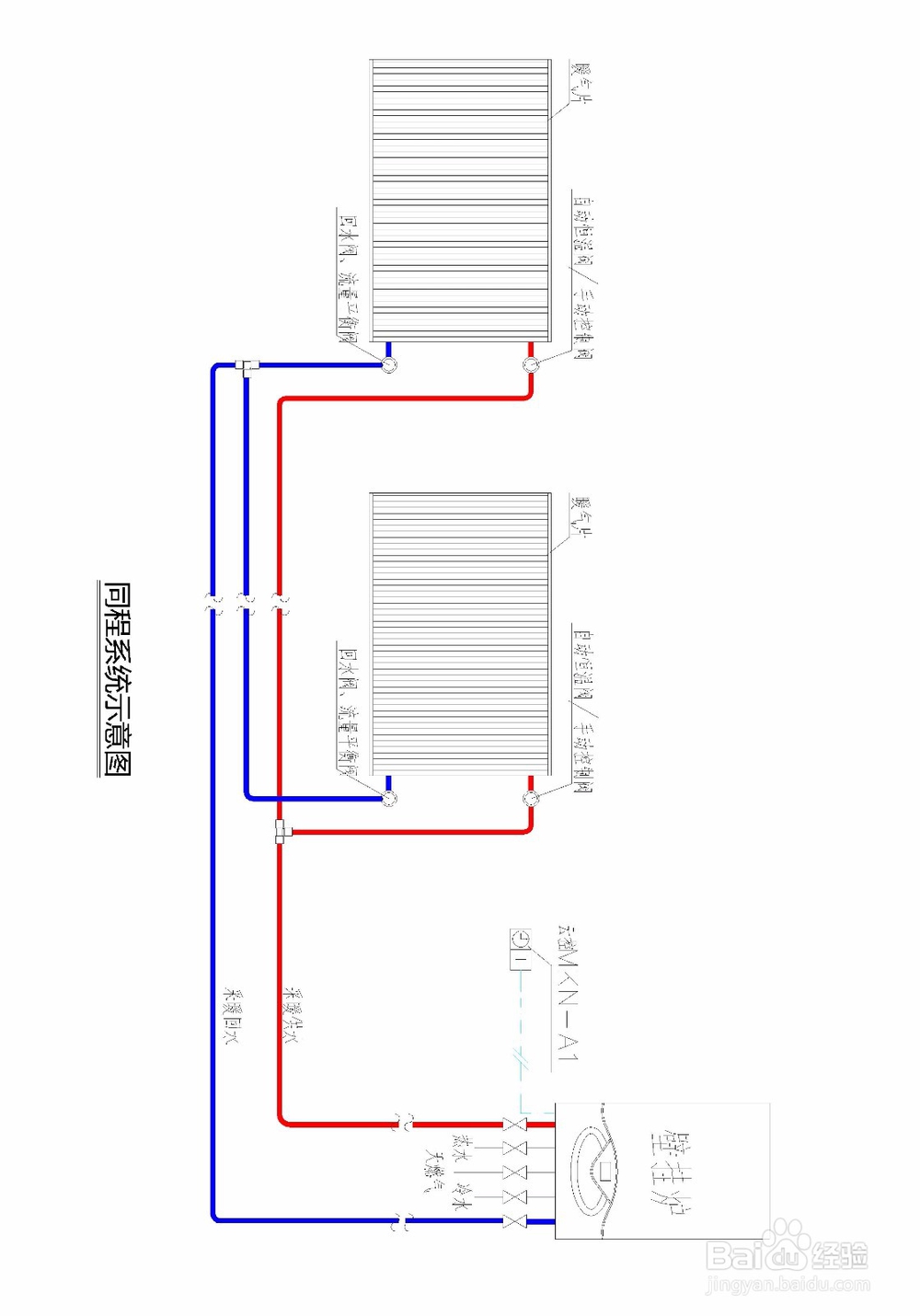

3、双管并联同程式。这种方式，虽然锅炉到每组暖气片管道供水管长短不一，但是通过改造回水管，使每盲褓梆尺组暖气片供水管+俱蒉檑诟回水管管道长度一致，从而是每组暖气片水力自然平衡，不需要人工非常繁琐的调节水力平衡，从而每组暖气片可以同时热起来。所以此种布管方式优点是：1）暖气片几乎同时热；2）不用分集水器，对地面无影响。其缺点是：1）接头较多；2）施工相对复杂。这种方式一般用于暗装暖气片。
