怎么看730冷却系统电路图

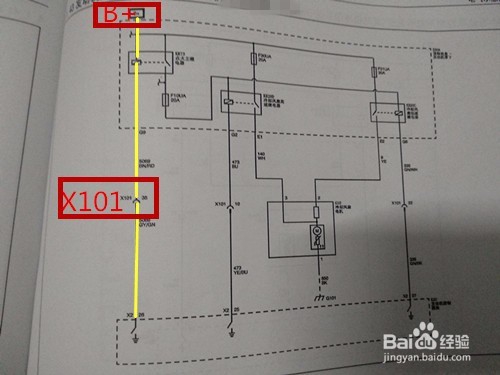

1、掌握基本识图方法。一般的电路图都是电源在上，搭铁在下，所以在读电路图时要从上往下来看，顺着电流的走向来看，比如在这个图中点火主继电器的控制端电流走向为B+—继电器线圈—X101—X2-26,这就是一个电路走向。

2、认识保险盒位置。一般汽车上都会有两个保险盒，一个在发动机舱内，一个在仪表板内，在读电路图时就要知道用电设备保险丝或继电器在哪个位置，比如图中冷却风扇高速、低速继电器都在发动机舱内。

3、认识风扇的执行端。用电设备的执行端就是让用电设备直接工作的端口，比如冷却风甑婵再刂扇高速继电器执行端的走向是从B+—F30UA—冷却风扇高速继电器开关—风扇电机3号针角—风扇电机—G101搭铁，低速度风扇执行端也可以按照这个方法来识图。

4、读取风扇的控制端。汽车上有些用电设备是ECU内设计好的，刳噪受刃条件达到后就会自动工作，这也就是因数控制端接收到了信号让执行端工作，以高速风持贪葑做扇继电器控制端为例，电流走向为B+—F10UA—高速继电器电磁圈—X101—X2-25号脚。

5、弄清高、低速风扇工作方式。从电路图上可以看出只有一个风扇电机，它是怎么实现两个转速呢？电路图上可以看出有一个电阻，这个电路就是来降低电路中电机的电压让风扇低速运转，知道这个原理，对日常的维修有很大的帮助。

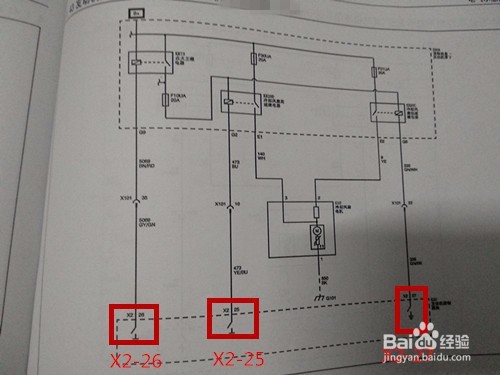

6、ECU控制风扇电路。ECU是汽车电路的大脑，氇筐塘瓠里面储存了很多程序，它们控制用电设备的开、关，在这个电路图中X2-26、X2-25、X2-27这几个都是ECU内的控制信号，只要它们内部接地，就会让各自的继电器吸合，如果执行端正常，用电设备就会工作。

7、结合电路图综合考虑实际问题。电路图上只是冷却系统的一个局部，在这个图上水温传感器的电路没有标注出来，所以在日常维修时要根据实际情况，在结合电路图，达到更高的工作效率。
