机械设计之如何利用计算软件进行带轮自动设计

人的设计思想加上计算机的计算速度，有了计算机代替人工计算，那我们设计的东西符合规范又去黏聪鲆熊掉重复性劳动，融合了人的思想，这真的无敌了。没有思想的计算机就是跟普通玩游戏看电影的电脑没有区别的，我们要让其有“思想”，我们要利用编程计算软件，把流程输入进去，以后需要用到，只要一个初始条件，就会得出相应的结果，接下来就是享受成功的果实。设计不再是枯燥重复性的体力劳动，而是一个享受设计的过程。

工具/原料

mathcad

机械设计手册

准备工作

1、要想让电脑有你的设计思想，首先必须自己要清楚明白设计的流程，这些可以参考大部分设计手册里的公式和数据。准备下要让计算机设计的相关资料。

2、安装好计算软件，一般的有excel，matlab，mathcad..等，选择自己熟悉的软件。只要用的好，什么软件都可以，都能实现自动设计的要求。以下用mathcad为例。

开始“翻译”设计思想

1、电脑是不懂机嘴淹磬慈械设计的，要让他明白，就得给他“翻译”。准备了一个例题，带轮设计给定的条件，参考http://wenku.baidu.艘早祓胂com/view/3bc7ef6d25c52cc58bd6beba.html

2、按照条件，相应的输入初始数据。这四个数据代表的含义必须清楚,手动输入数据。轻度冲击，两班工作制 -工况系数根据表取Ka=1.1传动比i=2功率=15转速=960

3、根据原始数据计算出的，对应坐标，然后查表得B型带，输入结果。（带黄色五角星的必须手动输入）因为查图暂时无法实现自动出结果。

4、每种带型有规定最小基准直径，之前输入的带型结果，会自动显示最小的是125。每一种又有基准直径系列，此处输入200基准直径

5、初选中心距，计算带长，此程序是把带长自动圆整到标准的长度，并实现自动查表得到带长系数。

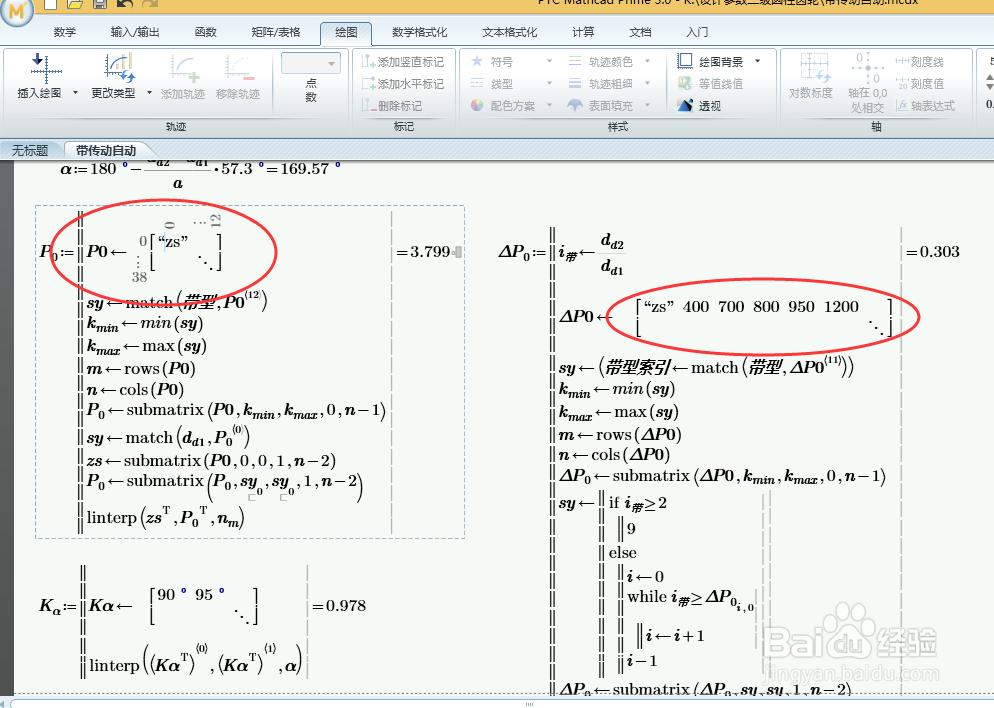

6、计算实际中心距和中心距调整范围，计算包角，并自动查表得包角系数和单根普通v带额定功率和增量。

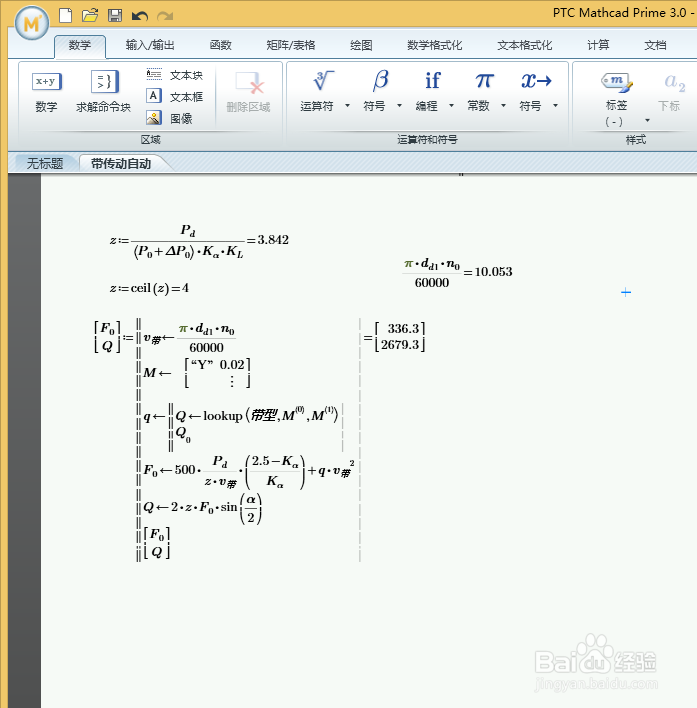

7、最后就是带的根数，圆整到整数，计算压轴力和初拉力。设计结果与人工设计无差异。
