三菱PLC怎样编写震荡电路并模拟

1、我们以X0作为震荡电路的总开关，然后在控制计时器T0，我们将震荡周期设计为2秒，输出时间为1秒，停止时间1秒。在X0常开触点后输入“OUT T0 K10”

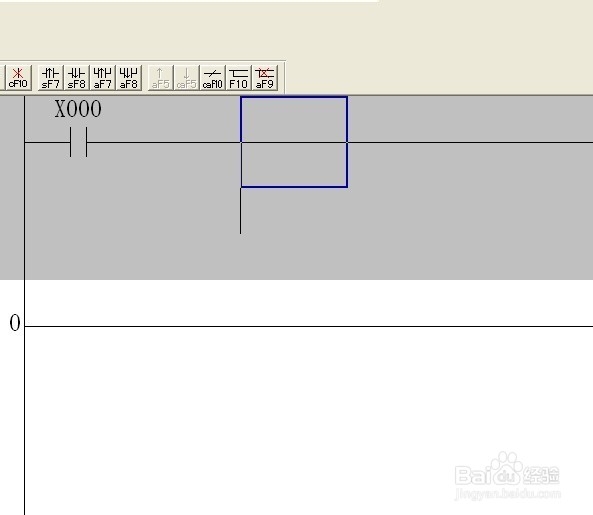

2、我们以Y0作为输出，当T0计时到后需要断开Y0，所以在Y0输出前需要输入T0的常闭触点。输入竖线时可以直接按“Shift+F9”也可以按工具栏中竖线。然后在输入T0的常闭及输出Y0。

3、T0只是上半周期，下半周期用T1计时，并用T0的常开触点控制T1计时器。在T0常开触点后输入“OUT T1 K10”

4、当T1计时结束后需要断开T0，这时需要在X0触点后接入T1的常闭触点，用来对T0计时器复位。

5、点击工具栏的测试按钮，将程序写入模拟PLC，然后在弹出的模拟窗口点击启动菜单——继电器内存监视。在监视窗口调出X和Y监视界面。

6、双击模拟界面的X0按钮，这时可以启动震荡电路可以看到2s周期的震荡情况。
