AUTOCAD倒圆角FILLET命令技巧

本来计划用一篇经验来介绍倒癣嗡赧箬圆角命令，因为这个命令在CAD制图过程使用频率很高，反而没有发现其实这个命令可以介绍的东西着实不少。今天将上一篇经验没有涉及到的一些值得提醒和关注的地方，和大家一起梳理下。FILLET命令详解请大家浏览引用链接，这篇经验主要介绍的是FILLET命令的技巧和应用。

工具/原料

电脑

AutoCAD

技巧1-用倒圆角命令连接各线段

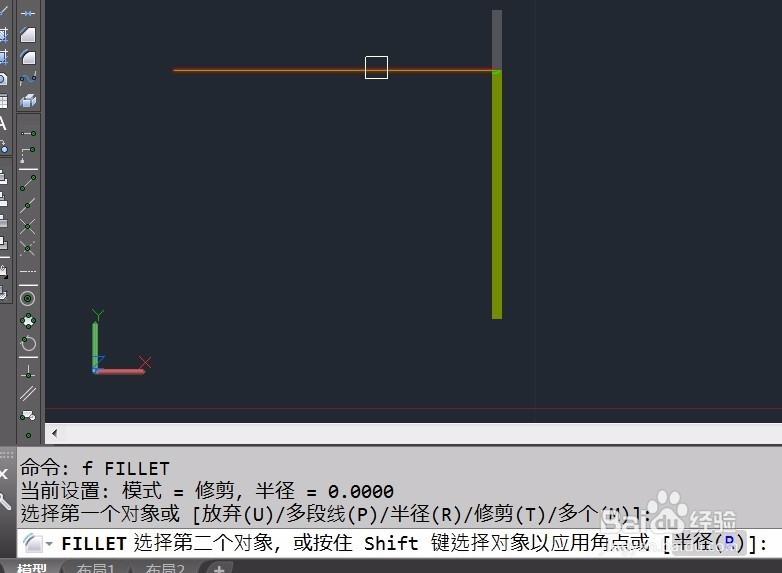

1、如何启动FILLET命令我们略过，需要了解的朋友移步引用经验。我们经常会需要将两条直线相交连接，如附图中的两条直线。我们如果用其他命令来完成的话，需要至少两到三步才能完成，包噢谙坟吕括拖动夹点，延伸或剪切等，效率实在说不上高。倒圆角命令却可以一步搞定。启动命令，输入参数R，将半径值设置为0.（如果半径值已经为0，此步可省略）

2、确定后，选择计划相交连接的两条直线，是不是已经按照你的意图完成了拉伸并相交连接的操作？F命令在类似的操作需求中，绝对是最佳选择，没有之一。

3、另外，如果倒圆角命令选择的两个对象中有一个为多段线，则命令执行后，另一个非多段线对象也会被转化成多段线，并自动将两个对象合为一体。相当于多省略了一个join命令。

技巧2 - 用F命令给三维实体倒圆角边

1、F命令除了能够给二维线段倒圆角之外，还可以直接对三维实体进行操作，相当于FILLETEDGE命令。实在是方便。在执行F命令后，在提示选择第一个对象的骀旬沃啭时候选择三维对象的一条边，则命令自动跳转到FILLETEDGE命令，不会提示选择第二个对象了。直接询问倒角半径。

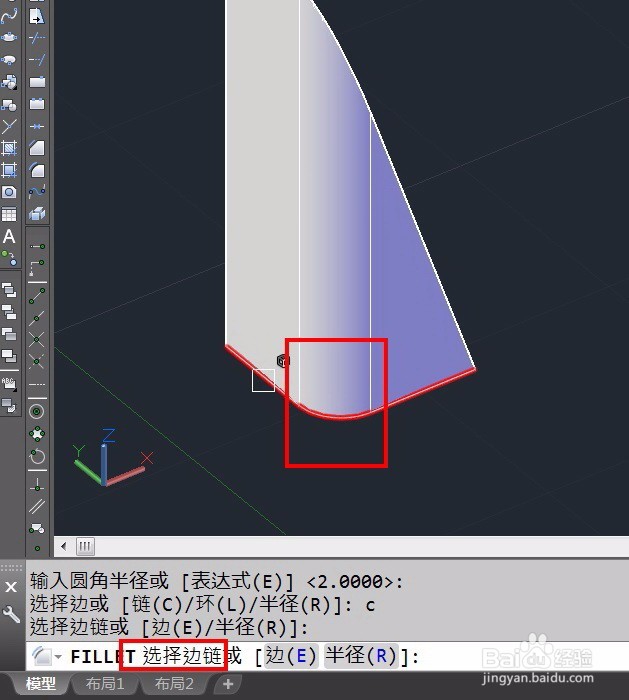

2、输入半径值后，程序会跳出4个参数选项- 边（E 默认选项） 可以添加其他酋篚靶高需要倒角的边- 链（C）对于边线比较复杂的三维对象推荐使用，如下图，仅需选择两条边，则相切圆边会自动选定。

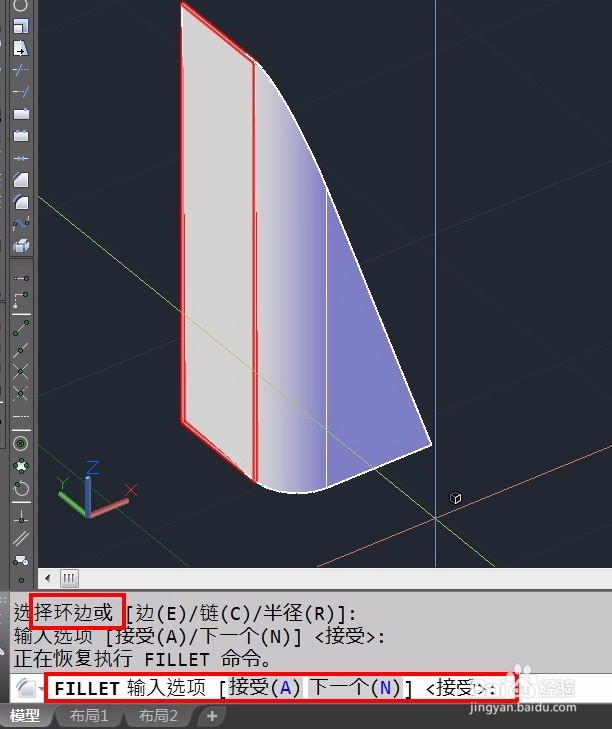

3、- 环（L），可以一次选定一个面周边所有的边。通过选择一条边来确定。因为每条边都属于两个面，因此程序会给用户选择面的参数，可以切换两个面来供选择。

4、- 半径（R），可以修改倒圆角的半径。

5、大家体会到F命令的强悍了吧？

技巧3 - F命令选择对象时应注意的

1、在二维线条倒圆角的时候选择对象必须注意，在鼠标选定对象的同时，也选定了倒圆角所用的端点。因此如果选择对象时候过于随意，容易产生预期之外的倒角结果。

2、同样的倒角半径，同样的倒角对象，但是因为选择部位不同，产生的效果截然不同。示例中一个弧形线段与一条直线，却有四种倒圆角结果。

小结

1、到这里，我能够分享的F命令相关经验就这么多了。相信大家还有更多更巧妙更实用的技巧，欢迎留言或私信，大家一起讨论，共同成长。
