SVG常见的应用领域及治理作用

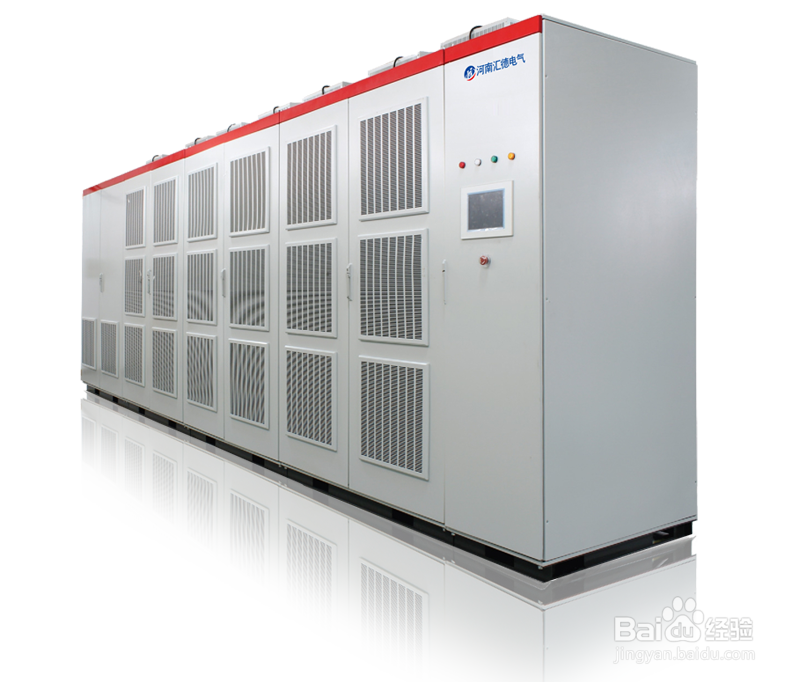

SVG最大的功能就是感性容性的补偿无功，同时对于电网中出现的谐波三相不平衡，进行主动的滤除、治理，保障电网的平稳安全运行。尤其在一些典型的环境中，SVG起着非常重要的作用。

工具/原料

SVG 应用领域 治理作用

电网远距离电力传输

1、　　SVG应用在电网远距离电力传输中，有以下突出的作用：　　稳定弱系统电压;　　减少传输损耗;　　增加传输能力，使现有电网发挥最大效率;　　提高瞬变稳态极限;　　增加小干扰下的阻尼;　　增强电压控制及稳定性;　　缓冲功率振荡。　　安装SVG系统也成为我国目前正在进行的并网运行提供了坚实的技术保障。

城市二级变电站(66/110kV)

1、　　在区域电网中，一般采用分级投切电容器组的方式来补偿系统无功，改善功率因数，这种方式只能向系统提供容性无功，并且不能随负载的变化而实现快速精确调节，在保证母线功率因数的同时，容易造成向系统倒送无功，抬高母线电压，危害用电设备及系统稳定性。　　SVG系统可以快速精确地进行容性及感性无功补偿，使SVG在稳定母线电压，提高功率因数的同时，彻底、方便地解决了无功倒送问题。并且，安装新的SVG系统时，可以充分利用原有的固定电容器组和晶闸管相控电抗器(TCR)部分，用最少的投资取得最佳的效果，成为改善区域电网供电质量的最有效的方法。

电弧炉

1、　　电弧炉做为非线性及无规律负荷接入电网，将会对电网产生一系列不良影响，其中主要是：　　导致电网严邓咀挚垡重三相不平衡，产生负序电流；　　产生高次谐波，其中普遍存在如2、4次偶次谐波与3、5、7次等奇次谐波共存的状况，使电压畸变更趋复杂化；　　存在严重能够的电压闪变；　　功率因数低。　　彻底解决上述问题的唯一方法是用户必须安装具有快速响应速度的动态无功补偿器(SVG)。SVG系统响应小于5ms，完全可以满足严格的技术要求，向电弧炉快速提供无功电流并且稳定母线电网电压，增加冶金有功功率的输出，提高生产效率，并且最大限度地降低闪变的影响。SVG具有的分相补偿功能可以消除电弧炉造成的三相不平衡，滤波装置可以消除有害的高次谐波并通过向系统提供容性无功来提高功率因数。

轧机

1、　　轧机及其他工业对称负载在工作中所产生的无功冲击会对电网造成如下影响：　　引起电网电压降及电压波动，严重时使电气设备不能正常工作，降低了生产效率；　　使功率因数降低；　　负载的传动装置中会产生有害高次谐波，主要是以5、7、11、13次为代表的奇次谐波及旁频，会使电网电压产生严重畸变。　　安装SVG系统可以完美地解决上述问题，保持母线电压平稳，无谐波干扰，功率因数接近1。

电力机车供电

1、　　电力机车运输方式在保护环境的同时也对电网造成了严重“污染”，因电力机车为单相供电，这种单相负荷就造成了供电网的严重三相不平衡及较低的功率因数，并产生负序电流。　　目前世界各国解决这一问题的唯一途径就是在铁路沿线适当位置安装SVG系统，通过SVG的分相快速补偿功能来平衡三相电网，并提高功率因数。SVG以其优异的性能价格比不仅从技术上而且从经济上完美地解决了这一问题。

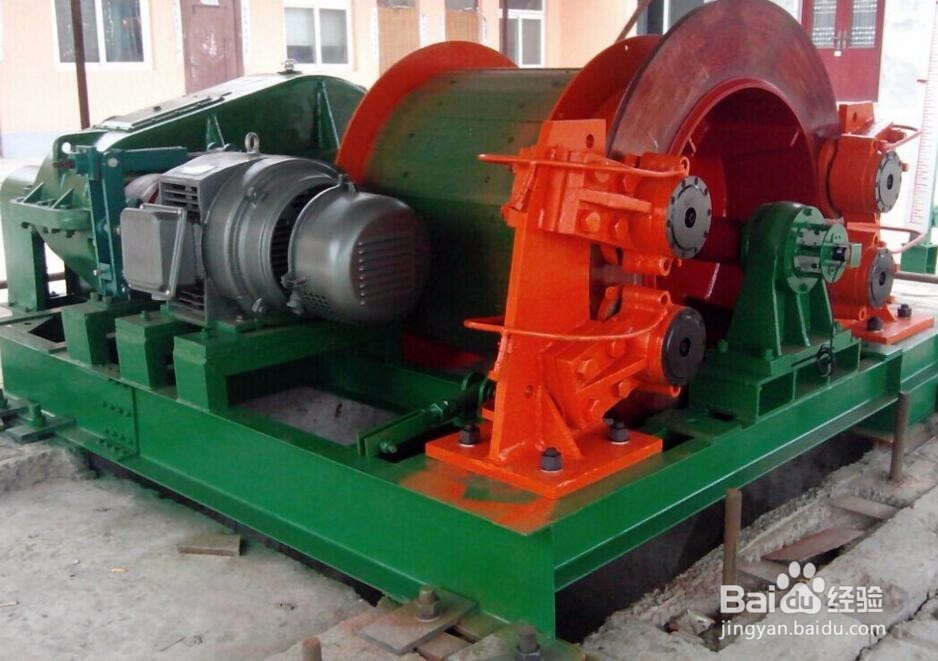

提升机等其他重工业负载

1、　　提升机等其他重工业负载在工作中会对电网产生如下影响：　　引起电网电压降及电压波动；　　功率因数低；　　传动装置会产生有害高次谐波。　　相比其它电能质量产品，安装SVG系统可以完美地解决上述问题，保持电压平稳，无谐波干扰，最大限度保障生产的工程进度。

区域电网

1、　　高能耗的工业负荷在我国总用电负荷中占了较大成分，如钢铁冶金、石油化工等，这些大工业用户往往有自己的电网系统。同样的，在这类企业的电网中往往存在无功、谐波、三相不平衡等严重的电能问题。　　供电部门对这些大用户有功率因数与电能质量等技术指标约束，利用SVG系统对这些大用户自己内部的电网进行综合无功补偿，达到电力系统对其功率因数与电能质量的要求，同时自身也取得了节能降耗的巨大效益。常见的工业用户包括大型电焊机、大型木材加工厂、重型粉碎机、矿井提升机、港口大型起重机等。

风电场

1、　　风资源的不确定性和风电机组本身的运行特性使风电机组的输出功率是波动的，导致并网功率因数不合格、炼蓄晦擀电压偏差、电压波动和闪变等问题，对于大容量风电场接入系统时还存在稳定性问题，都需要动态无功补偿系统。另一方面，系统电压的波动也会对风机的正常运行造成影响。　　SVG是风电场补偿的最佳选择，不仅可以满足风电接入系统的功率因数、电压波动与闪变等要求，还可以减小系统扰动对风机的影响。和电容器和电抗器的配合使用，使基于SVG的综合补偿系统成本低、性能好。而且SVG的可移动性、可扩展性，也使得整个无功补偿系统可以随着风电场的建设同步扩展。
