频率比为1:1 1:2的李萨如图形怎么画

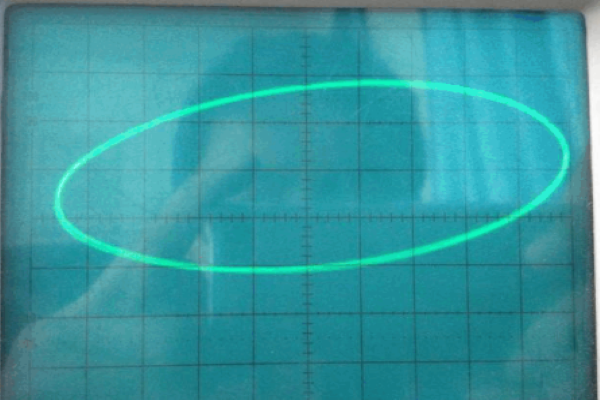

频率比为1:1的李萨如图形的画法具体如图所示:
扩展资料:
李萨如图形就是利用一个示波器,在X轴和Y轴上输入不同的正弦信号,把它们有机的叠加起来所形成的一种图形,把X轴的信号换成正弦信号,就形成了李萨如图形。
李萨如图形本身还具有一个特点,图形边界与水平方向的交点和竖直方向的交点的比等于fy/fx,因为图形的最低点即为Y方向信号的波谷,图形最左端与竖直的交点即为X方向信号的波谷,在一个李萨如图形周期T内,有几个交点,则对应X方向和Y方向信号就经历了多少个周期,正好与fy/fx相符合。
