这些常见的电缆故障波形分析技巧，你了解多少

在电缆故障检测工作中，不仅要熟练操作电缆故障检测仪设备，还要能够熟练对各种故障波形进行分析，准确无误的确定电缆起点、终点以及故障点的位置。因此必须掌握一定的故障波形分析技巧。那么对于常见的电缆故障波形分析技巧，你了解多少？

低压脉冲法测试开路故障

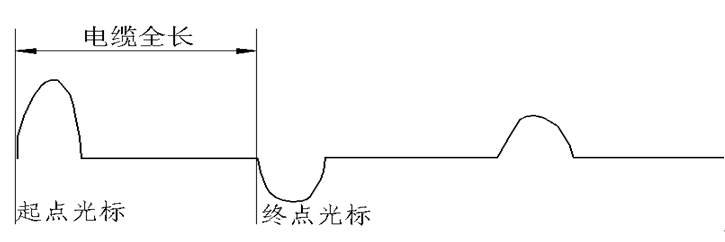

1、低压脉冲法测开路故障，或者用电缆好相测全长、测速度（相线开路）时，波形特点是发射脉冲与一次反射，二次反射等各反射波形都为正脉冲波形。定光标方法：光标起点定在发射脉冲上升沿与基线交点处，光标终点定在一次反射脉冲上升沿与基线交点处。

闪络法电流取样测试波形

1、高压闪络法测试电缆故障时，其波形变化较大，但大部分测试波形都有共同点，及各类性质的浣半柚跋故障反射波形全为正波形，且酡箔挝棍前沿有负反冲，以电流取样为例，闪络法测试时 波形特点为发射波形为正脉冲波形，反射波形为正脉冲波形，但脉冲前沿有一个向下的负反冲，随故障不同，负反冲大小有较大差别。定光标方法：在发射脉冲上升沿与基线交点处定光标起点，在反射脉冲负反冲下降前沿与基线交点处，定光标终点。若在测试时反射脉冲无前沿负反冲，终点光标定在反射脉冲上升沿与基线交点处。

冲闪法测试纯短路故障波形

1、对于纯短路故障（如直接将相地短接），可用冲闪法测试（如用冲闪法测电缆全长、测速度）。短路是低阻故障的一个特例，用冲闪法测试纯短路故障时，波形反射有其特殊性，波形特点：纯短路故障测试时，其波形特点为发射波形和反射波形都为正脉冲波形，这与低压脉冲测试终端开路故障波形相似。定标方法：分别用发射脉冲波形及反射脉冲波形上升沿与基线交点定光标起点、终点。若是测故障，其测试距离就为故障距离；若是用好相终端短接测全长，则二波形间距离就为电缆全长。
