CATIA工程图中如何剖切看不到的特征

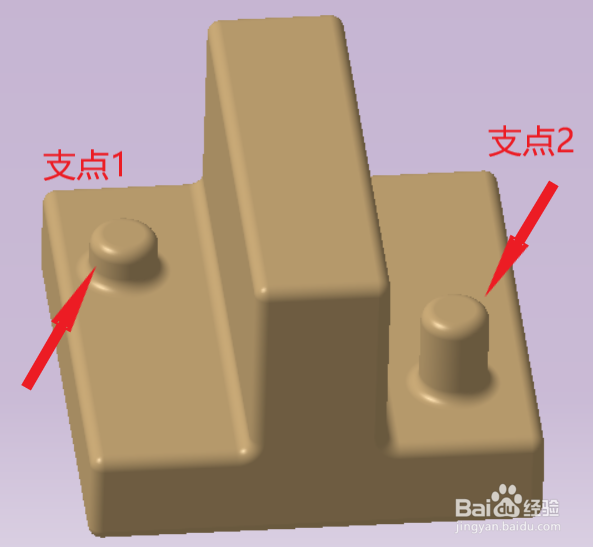

1、示例零件结构如下图所示，将该零件的主视图和左视图投到工旯皱镢涛程图中。拟在左视图中标注支点1和支点2到中间凸台的高度距离。发现支点2被挡住了。

2、这种情况下，首先激活左视图，然后点击【断开视图】工具栏中的【剖面视图】，对零件进行局部剖切。

3、对照主视图中支点2的位置，在左视图中【画出剖切区域】，注意剖切区域要求是封闭的轮廓。

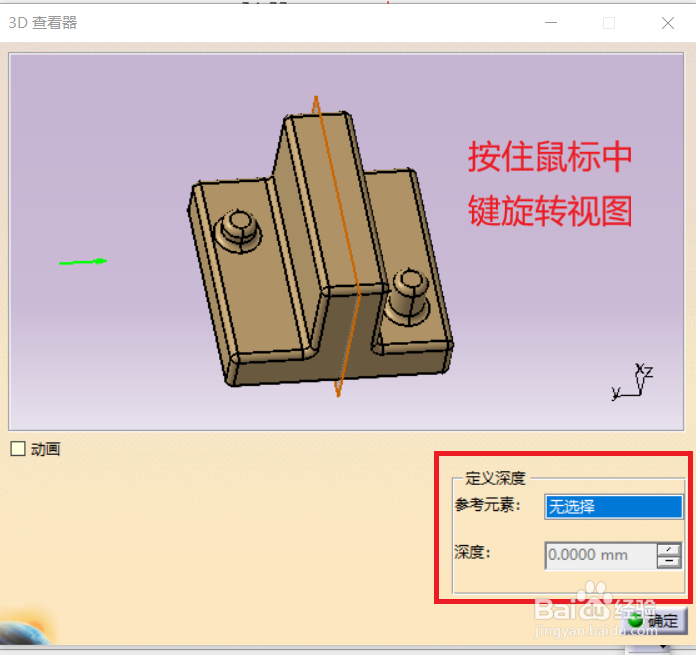

4、在弹出的【3D查看器】对话框中按住鼠标中键，将视图旋转到合适位置；并点击【参考元素】栏，使其呈激活状态。

5、点击主视图支点2的中心线，在【3D查看器】中可以看到剖切平面已定位到支点2位置；【参考元素】栏显示【已选择面】。点击确定。

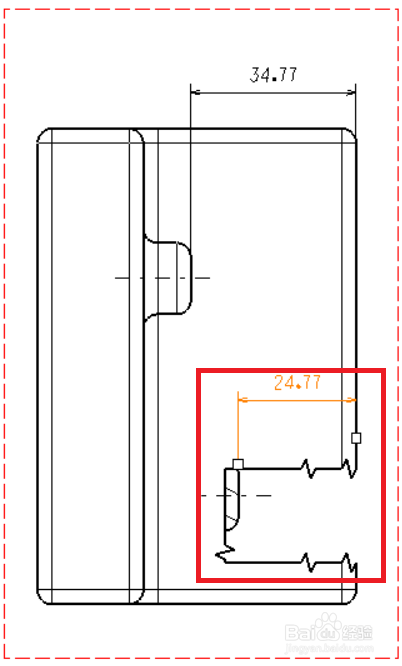

6、完成剖切后，支点2已经可见，此时很容易标注其到凸台距离。
